TN全称为Twisted Nematic(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在市面上主流的中低端液晶显示器中被广泛使用。 TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。 作为6Bit的面板，早期的TN面板配合6bit驱动IC只能显示红/绿/蓝各64色，最大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2 M色，而不是我们通常所说的真彩色16.7M色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。后期配合8bit很大程度上解决了这个问题，并且能够显示0到255灰阶的三原色,总共256个灰阶,实际上，决定色彩的关键因素并非在于面板类型，而是驱动IC。 过去99%的TN面板都提供了16.2M色彩，因此人们也就顺理成章地认为TN与16.2M存在着必然的联系。同时16.7M色彩又是广视角面板的专利，所以也就给用户留下了这样的一个印象——TN面板等于16.2M色彩，广视角面板等于16.7M色彩。 液晶显示彩色的原理是背光板上对应每个象素点的位置都有三条分别只透红绿蓝光的滤光条带，每个象素的每个条带处都有独立的电路驱动对应位置的液晶分子转动，从而不同亮度的红绿蓝三色光混合，使人眼感受到各种颜色。电压加得高转角就大，电压加得低转角就小，是无级调节。驱动电压从最高到最低分2n份就可以使液晶显示n位色。因此稍微长点脑袋的人都知道根本没有什么板只支持多少位色的说法。对任意一块液晶板只有加多少位驱动颜色显示最好的问题。 也就是说，不论TN或者广视角面板，如果加载的是6bit IC，那么它的色彩数就是16.2M（经过抖动处理），如果加载8bit IC，那么色彩数就是16.7M。按照我们前面总结过的，面板类型与色彩并无关系，那么也就可以推论到，广视角面板也可以搭配6bit IC，提供16.2M色彩。 TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高。另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板的一种改良型，主要为了平衡TN面板高速响应必须牺牲画质的矛盾。同时对比度可达700∶1，已经可以和MVA或者早期PVA的面板相接近了。台湾很多面板厂商生产TN面板，TN面板属于软屏，用手轻轻划会出现类似的水纹。 导光板是什么？ 限于篇幅的限制，深圳液晶模块厂家华之晶LCM工程人员在本文中向大家介绍了什么是TN面板。更多产品知识，请浏览本栏目：https://www.hzjlcd.com/_nc1...

OLED显示元件的基本结构包括阳极、阴极以及夹在其间的发光层例如，在透明基板上依次层叠阳极的铟锡氧化物(ITO)透明电极、有机功能层及阴极的Mg / Ag金属电极。 依据OLED材料在器件中的功能及器件结构的不同，OLED材料可区分为空穴注入层（HIL）、空穴传输层（HTL）、发光层（EML）、电子传输层（ETL）、电子注入层（EIL）等材料。 下面我们就综合说说各类材料： 1、阴极和阳 作为阳极材料的条件： 良好的导电性 良好化学及形态稳定性 功函数需要与空穴注入材料的HOMO能级匹配。 常用阳极材料：透明导电氧化物及金属两大类。 导电氧化物：ITO、ZnO、AZO(Al：ZnO)等，导电氧化物通常在可见光区接近透明。 金属：高导电性，不透光。如果要让金属电极透光，其厚度要足够薄。膜厚需小于15nm才在可见光区有足够穿透度。 低功函数碱金属和碱土族金属或镧系元素均可以做为阴极材料，但是由于低功函数金属在大气中稳定性差，抗腐蚀能力不好，具有易被氧化或玻璃的缺点。 一般会选用MgAg(1:9)合金： Ag：改善阴极稳定性，蒸镀过程中，提升在Alq3附着性。 Mg：低功函数，作为阴极组件时在电流驱动下不会发生镁扩散。 MgAg厚度：在500nm处透过率为43%。 2、空穴注入层 引入空穴注入材料的目的： 由于阳极与空穴运输材料的HOMO能级差较大，增加空穴注入材料将利于增加界面间电荷注入，最后还能改进器件的效率与寿命。 要求：HOMO能级与ITO功函数最匹配。 有时会与空穴运输材料混合采用，有机空穴注入材料通常也有空穴运输能力。 另一种帮助注入空穴办法--缓冲层：在ITO上蒸镀一层非常薄的0.5~2nm绝缘物质，如SiO2、CFx、LiF等，都可以改进空穴注入效率，降低驱动电压。 但是缓冲层都有最佳厚度，超过厚度，驱动电压反而会增加。 注入能障越大，最佳缓冲层厚度越大。 3，电子注入层 电子注入材料作用： 帮助电子从阴极注入有机材料。 通过采用电子注入材料，以便能使用抗腐蚀高功函数金属，如Al、Ag作为阴极。 常用材料： 碱金属化合物，如氧化锂，硅酸钾等； 碱金属醋酸盐类； 碱金属氟化物，常用是LiF。 4，空穴运输层 空穴运输材料要求： 高迁移率，在HTL/阳极界面能够减少能垒， 高耐热稳定性， 及自然形成无针孔缺陷的好的薄膜状态 具有高玻璃化温度（Tg）的空穴运输材料能够在蒸镀器件过程中形成稳定的非结晶形结构，那么形成的薄膜将不易产生针孔。 常用材料： 三芳香胺类化合物，优点具有高Tg，和优良表面稳定性。 空穴传输材料大多数空穴传输材料属于芳香胺类荧光化合物。 因为多级胺上的N原子具有很强的给电子能力而显示出电正性,在电子的不间断地给出过程中表现出空穴迁移特性,并且具有高的空穴迁移率。 三种空穴传输材料 非结晶形分子材料结构设计方案： 以非平面分子结构增加分子几何构形； 导入巨大及高分子质量取代基，借以提高分子体积及分子质量； 利用刚硬基团或由有机分子间氢键与非平面分子的结合，以提高分子有效质量。 5，电子运输层 能使OLED效率显著提升的电子传输材料需具备以下性质： 良好的电子迁移率（大部分有机材料电子传导速率远远小于空穴传导速率） 合适的LUMO和HOMO值，使电子有小的注入能障，减小起始工作电压，且具有最好的空穴阻挡能力。 必须具备高玻璃转移温度和热稳定性，这样可以避免组件在驱动时产生焦耳热，避免缩短组件寿命，特别是在高电场强度和高电流密度下。 经过热蒸镀或者旋转涂布的方式形成均匀、无微孔的薄膜。 具有形成非结晶性薄膜的能力，以避免光散射或结晶所产生的衰变。 在有机电致发光器件中电子传输材料占有特殊重要的地位。 一般来说,电子传输材料都是具有大的共轭平面的芳香族化合物,它们大都有较好的接受电子能力,同时在一定正向偏压下又可以有效的传递电子。 其中,1, 3, 4- 二唑和1,2, 4- 三唑是目前应用最广泛的电子传输材料。 此外,增加二唑结构单元数有利于改善其电子传输性能,为此许多超支化结构高度对称的星型和树枝型二唑衍生物被合成出来。 6，发光材料 二十世纪80年代末发展起来的有机薄膜电致发光材料,由于其具有低压直流驱动、高发光效率和亮度及颜色可调、易加工成膜等优良特性而备受人们关注。 到目前为止,已合成出了包括有机小分子和高分子在内的各种性能优良的有机薄膜电致发光材料。 小分子OLED材料：有机染料、颜料、金属配合物、共轭分子、共轭寡聚物等； 高分子OLED材料：聚苯乙炔，聚噻吩类的有机共轭聚合物等； 这些材料的性能与质量直接关系到OLED器件的性能和寿命。 发光层基本上可以分为两类, 最常见的是电致发光体本身已具有载流子输送的性质,即主发光体。 它又可分为传输电子和传输空穴两种。 另外一种为客发光体,通常是一些强荧光的有机染料,用共蒸镀的方法分散在主发光体中,它们接受来自被激发的主激发体的能量,经能量传递而导致不同颜色(蓝、绿、红)的产生。 发光层作用： 电子空穴注入复合形成激子，激子不稳定释放能量或者光子回到基态。 发光层要求以下性质： 固态下有高荧光或磷光效率 良好热稳定性和化学稳定性...

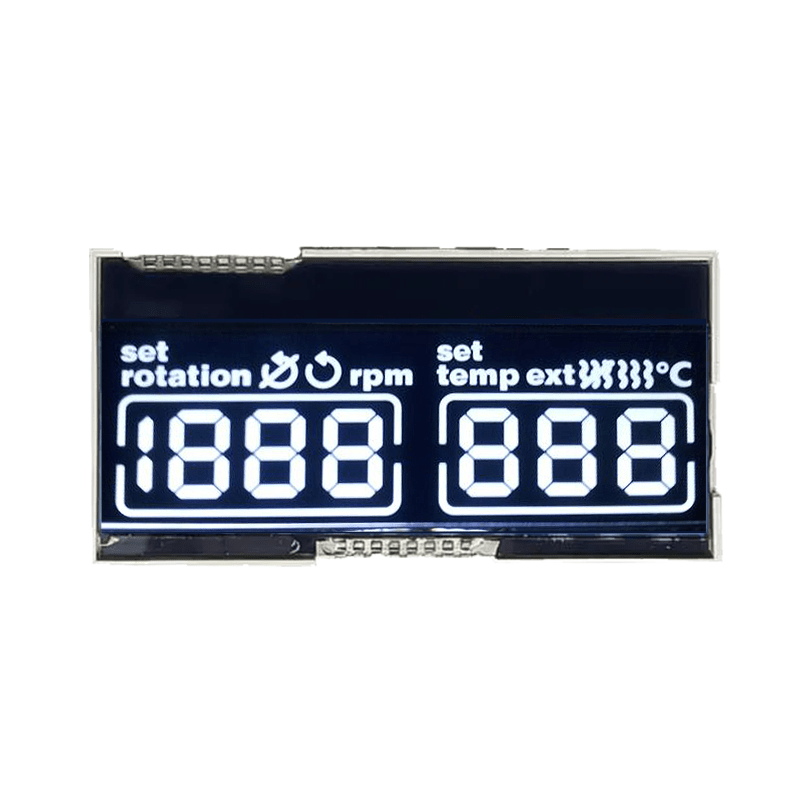

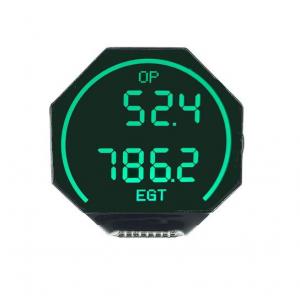

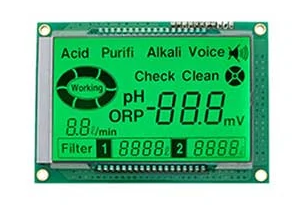

为了有效地生活，你必须拥有足够的信息 - N Wiener 华之晶想给大家介绍一下LCD显示屏的基本结构和原理。 1）液晶显示器的广泛应用。 人们对外部世界的感知完全依赖于我们的视觉、听觉、触觉、味觉和嗅觉。在正常情况下，我们80%的信息是通过视觉获得的。液晶显示器（LCD）作为现代最重要的显示设备，越来越多地应用于电子产品中，成为人与设备之间的交互界面，成为我们获取信息的最重要工具。 2）液晶显示器的发现历史。 1888年，奥地利布拉格德国大学的植物生理学家Friedrich Reinitzer发现了液晶及其偏振光特性。此后，各种关于液晶的研究和应用相继展开。1973年，日本夏普公司首次用它来制作电子计算器的数字显示屏幕。 3）液晶显示器的结构 液晶显示器是由两片含有透明电极（ITO电极）的上下玻璃片组成。定向的液晶被夹在电极之间。然后在电极的外面贴上一个偏振片。这就是最简单的液晶显示器的基本结构。在此基础上，可以添加驱动电路、连接介质或背光源，形成液晶显示模块。 4）液晶显示器的原理 A）偏振片的作用。 非偏振光通过偏振片后，其他偏振方向的光会被吸收或反射，只有与偏振片相同偏振方向的线性偏振光才能通过。如果这时，在线性偏振光的前面有一个与线性偏振光的偏振方向垂直的偏振片，那么最后没有任何光可以通过后面的偏振片，那么就是暗态。 B）液晶的作用 液晶显示器中使用的液晶是Nematic液晶。 对准层中的相位对准液晶将在摩擦对准的方向上扭曲，如下图左侧所示。光线通过一层偏振片后，未偏振的光线变成了线偏振的光线，此时线偏振的光线的偏振方向会沿着液晶分子的扭曲方向扭曲。最后，偏振方向与第二层偏振片的方向相同。这时，光可以通过，没有显示出来。如果在透明电极之间施加电场，液晶分子在电场的作用下会平行于电场方向排列，失去改变光的偏振方向的功能，这样到达第二层偏振片的偏振光的偏振方向与偏振片一致。电极的偏振方向与暗态垂直，并显示出电极所显示的图案。 C) 电极图案的方式 显示图案的电极设计的基本图形如下。 上部和下部图形重叠，形成电场的部分可作为显示图案。其他部分作为电极控制引脚拉出。 一般来说，断码产品的显示多以7段 "8 "和其他模式为主。但由于显示的内容变化较小。甚至像 "sinocrystal "这样的字符也不能明确表达。 这种图形只能显示相对简单的内容。如果你需要显示复杂的内容，你需要一个点阵像素的图形设计。 点阵像素可分为字符点阵和图形点阵。 常用的字符点阵是由5*8像素的点阵组成，如下图所示。 图形点阵通常使用16的倍数作为点阵的像素数。这是因为16*16的点阵可以作为一个比较复杂的文本的字符。下图是汉字在48*16图形点阵中的应用。 5）显示原理对应用领域的意义 对基本原理的深入研究，必然会带来行业的繁荣和发展。 华之晶自2008年成立以来，在液晶显示领域工作了十年，对产品的原理和制造工艺有深入的了解和研究。所以我们能清楚地知道客户的痛点，从产品推荐到产品设计和后续软硬件支持，以及量产后的交付，我们都能提供更专业的服务。正是由于这些优势，我们的产品在工业、医疗、汽车、家电等领域得到了广泛的应用。 以上是液晶显示器的显示原理。这么复杂的液晶显示器是怎么做出来的？相关内容请参考我们关于产品制造的文章。 作为LCD显示屏制造商，如果您有兴趣，Sinocrystal愿意与您分享更多相关信息。请按您的要求给我们发邮件。 TFT-LCD,OLED,黑白屏,段码屏,触摸屏,工业级液晶屏...

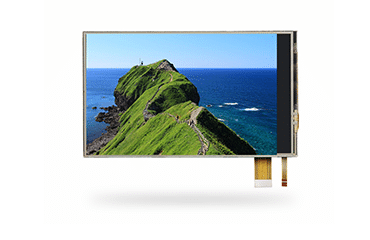

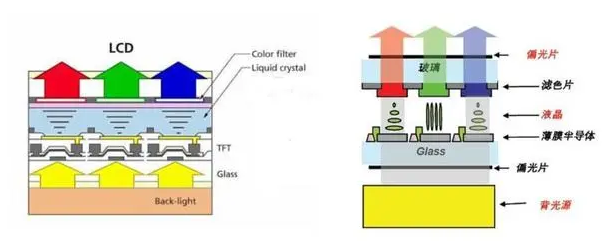

什么是TFT？ TFT LCD（薄膜晶体管液晶显示器）是一种薄型显示器类型，它具有类似三明治的结构，液晶填充在两块玻璃板之间。 TFT玻璃的TFT数量与显示的像素数量一样多，而彩色滤光片玻璃有彩色滤光片，可以产生颜色。液晶根据彩色滤光片玻璃和TFT玻璃之间的电压差而移动。背光提供的光量是由液晶的移动量决定的，以便产生颜色。 同样设计于20世纪80年代末，TFT显示技术只是液晶显示器的另一种变体，与现有的无源矩阵液晶显示器相比，它具有更高的色彩、对比度和响应时间。 TFT显示器的特点 TFT显示技术经过多年的发展，在当今社会已经相当普及。那么这种技术的TFT液晶显示模块有什么特点呢。 卓越的色彩显示--适用于需要它的技术或渴望彩色屏幕的消费者。 不仅颜色一流，而且清晰度突出 与OLED相比，具有更长的半衰期，（半衰期是指在显示屏的亮度达到首次开启时的50%之前的时间，以小时为单位），并且有不同的尺寸，从不足一英寸到超过15英寸不等。 电容式触摸屏或触摸面板，在大多数智能手机中都有，可以实现额外的功能，特别是缩放和滚动。 电阻式触摸板，成本较低，通常是大多数TFT设备的标准配置。 纵横比控制，指的是屏幕在硬件层面上保持源图像的纵横比的能力，以及1:1的像素映射，用于将源分辨率中的具体像素数量 "映射 "到屏幕上的像素上。 没有 "重影"（重影是指图像在短时间内保持亮光，而它应该是关闭的）。 多种多样的显示器，可以通过各种总线类型进行连接，包括红/绿/蓝的18位和24位，LVDS，以及CPU的8位和16位--许多控制器允许在同一个TFT屏幕上有两个或多个不同类型的接口 TFT显示技术的优势 有了TFT显示技术，更少的能源消耗是一个大问题，特别是在处理更大的屏幕时，当然更少的电力意味着更低的成本，总体而言。能见度更清晰，意味着没有几何失真，这对这些疲惫的老眼来说是很好的。屏幕的响应时间和物理设计也很吸引人。TFT显示器还可以节省空间，几乎可以放在办公室或家里的任何地方，因为有明亮的照明功能和清晰的图像。   TFT显示技术的缺点 TFT屏幕的一些缺点涉及到视角问题，会产生失真，导致图像不够完美。静态分辨率，即分辨率不能改变，也可能造成问题，但较新的型号似乎已经解决了这个问题。显示颜色的准确性并不完美，特别是强烈的黑色和明亮的白色，所以在打印图像时，可能无法显示颜色的光谱。 TFT-LCD,OLED,黑白屏,段码屏,触摸屏,工业级液晶屏

SSD1306.PDF SSD1306是一款单片CMOS OLED/PLED驱动器，具有有机/聚合物发光控制器二极管点阵图形显示系统。它由128个段和64个公共部分组成。这个IC是为普通阴极型OLED面板设计。 SSD1306内置对比度控制、显示RAM和振荡器，减少了外部组件和功耗。它有256级亮度控制。数据/命令是从通用单片机通过硬件可选的6800/8000系列兼容并行接口发送，I2C接口或串行外围接口。它适用于许多紧凑型便携式应用程序，例如手机副显示屏、MP3播放器、计算器等。 功能 •分辨率:128x64点矩阵面板 •电力供应 IC逻辑的o V= 1.65V到3.3VDD 面板驱动oV= 7V至15VCC •用于矩阵显示 oOLED驱动输出电压，最大15V 最大源电流:100uA 共同最大下沉电流:15mA o256步进对比亮度电流控制 •嵌入式128 x 64位SRAM显示缓冲区 •Pin可选择的MCU接口: o8位6800/8080系列并联接口 o3 /4线串行外围接口 oIC接口2 •可在水平和垂直方向连续滚动屏幕 •RAM写入同步信号 •可编程帧速率和多路复用比 •行映射和列映射 •芯片上的振荡器 •COG和COF芯片布局 •操作温度范围广:-40℃至85℃ 特征 分辨率：128 x 64点矩阵面板 •电源 对于IC逻辑，o V DD=1.65V至3.3V 对于面板驱动，o V CC=7 V至15 V •用于矩阵显示 o OLED驱动输出电压，最大15V o段最大源电流：100uA o公共最大吸收电流：15mA o 256阶对比亮度电流控制 •嵌入式128 x 64位SRAM显示缓冲器 •引脚可选MCU接口： o 8位6800/8080串并联接口 o 3/4线串行外围接口 o I 2 C接口 •水平和垂直方向的屏幕保存连续滚动功能 •RAM写入同步信号 •可编程帧速率和多路复用比率 •行重新映射和列重新映射 •片上振荡器 •COG和COF芯片布局 •工作温度范围广：-40°C至85°C 详情请点击SSD1306 规格书下载PDF TFT液晶屏规格书-资料下载
