在任何一台带有显示功能的设备内部，其显示系统通常由三大核心部分构成：作为视觉呈现基础的显示面板、实现人机交互的触摸部分，以及为面板和触摸提供驱动与支持的驱动板与外壳。本文将聚焦于这一切的起点——基础显示（俗称“裸屏”），为您深入解析华之晶在此领域的专业解决方案。

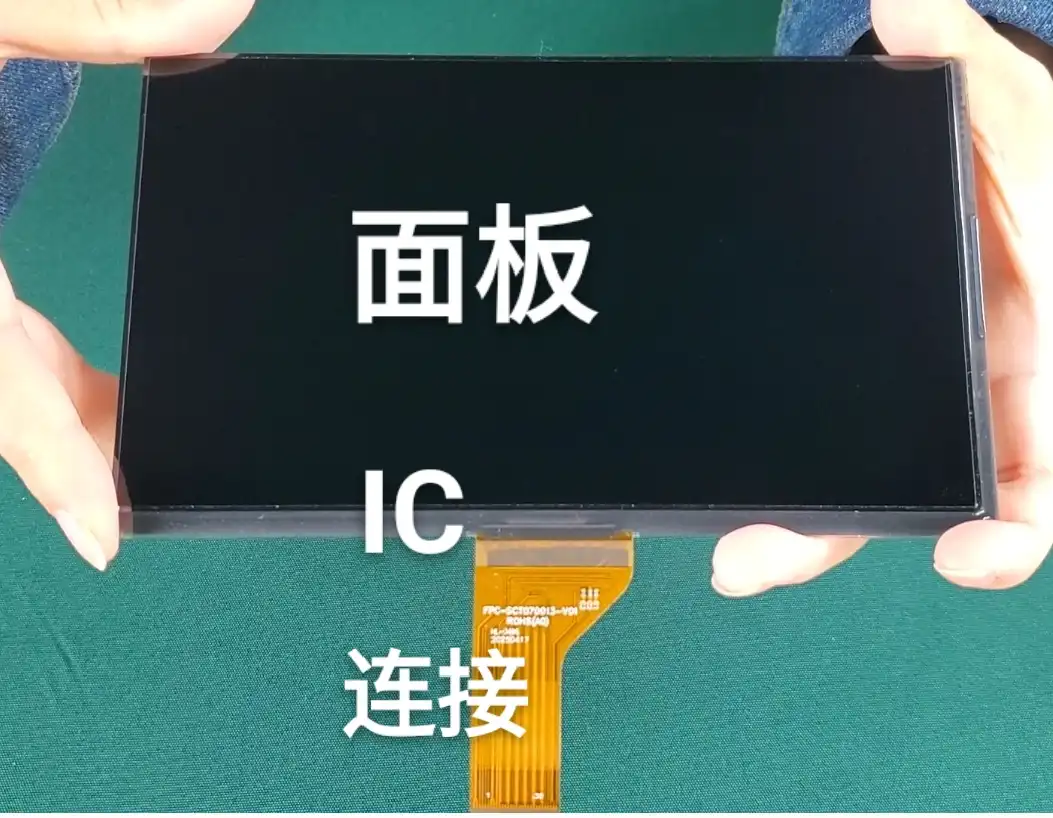

一、 看似简单的“裸屏”

一块小小的显示屏，看似简单，实则是一个高度集成的精密部件。从结构上剖析，它同样由三大模块组成：面板、驱动和连接。理解这三者的关系，是选择合适显示方案的第一步。

二、 主体部分——面板

当您着手设计一款新产品时，首先需要定义的便是其显示效果。是选择经典的黑白显示，还是追求绚丽的彩色效果？

市面上主流的显示屏，按照显示能力，可以分为以下几类：

• 黑白屏：主要分为段码屏和字符点阵屏。
• 彩色屏：主流技术为TFT（Thin Film Transistor，薄膜晶体管）和OLED（Organic Light-Emitting Diode，有机发光二极管）。

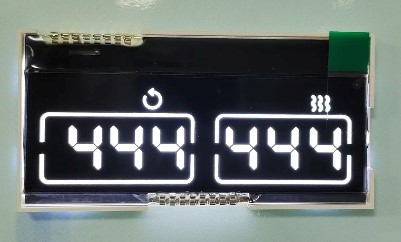

• 段码屏

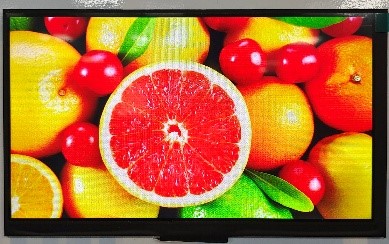

• TFT屏
•
•

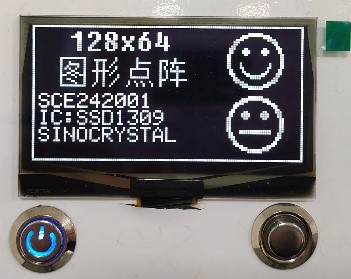

• 点阵屏

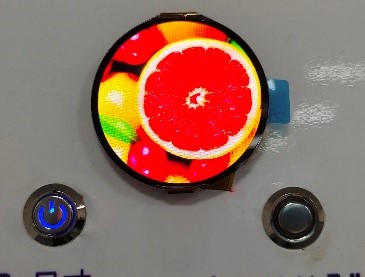

• OLED屏
•

•


1. 四种显示屏的优缺点

2. 四种显示屏的主要应用场景

• 段码屏：适用于显示内容固定的场合，如微波炉、空调遥控器、数字万用表、电表等。
• 字符点阵屏：适用于需要显示少量文本和简单符号的设备，如工业仪表盘、POS机、打印机状态面板、服务器状态显示等。
• TFT屏：应用领域最为广泛，是当今消费电子和工业领域的主力，如智能手机、平板电脑、车载中控、医疗监护仪、智能家居控制面板等。
• OLED屏：主要应用于对显示效果和形态有高要求的高端智能手机、智能手表、VR/AR设备、高端电视等。

3. 成本对比

从制造成本来看，相同用量情况下大致遵循以下规律：
段码屏 < 字符点阵屏 < TFT屏 < OLED屏

（由于彩屏的用量较大，所以有时彩屏的成本有时也可能比点阵黑白屏的单价有优势。）

这个成本差异主要源于材料、制造工艺的复杂度和良品率。华之晶能够根据您的预算和性能需求，提供最具性价比的面板选择。

三、 指挥中心——Driver IC

如果说面板是舞台，那么驱动IC就是指挥演员的导演。不同的面板需要适配不同的驱动IC，这通常由显示屏厂家根据您指定的接口协议（如I2C, SPI, RGB等）来完成配置。根据IC封装位置的不同，主要分为三种技术：COB、COG、COF。

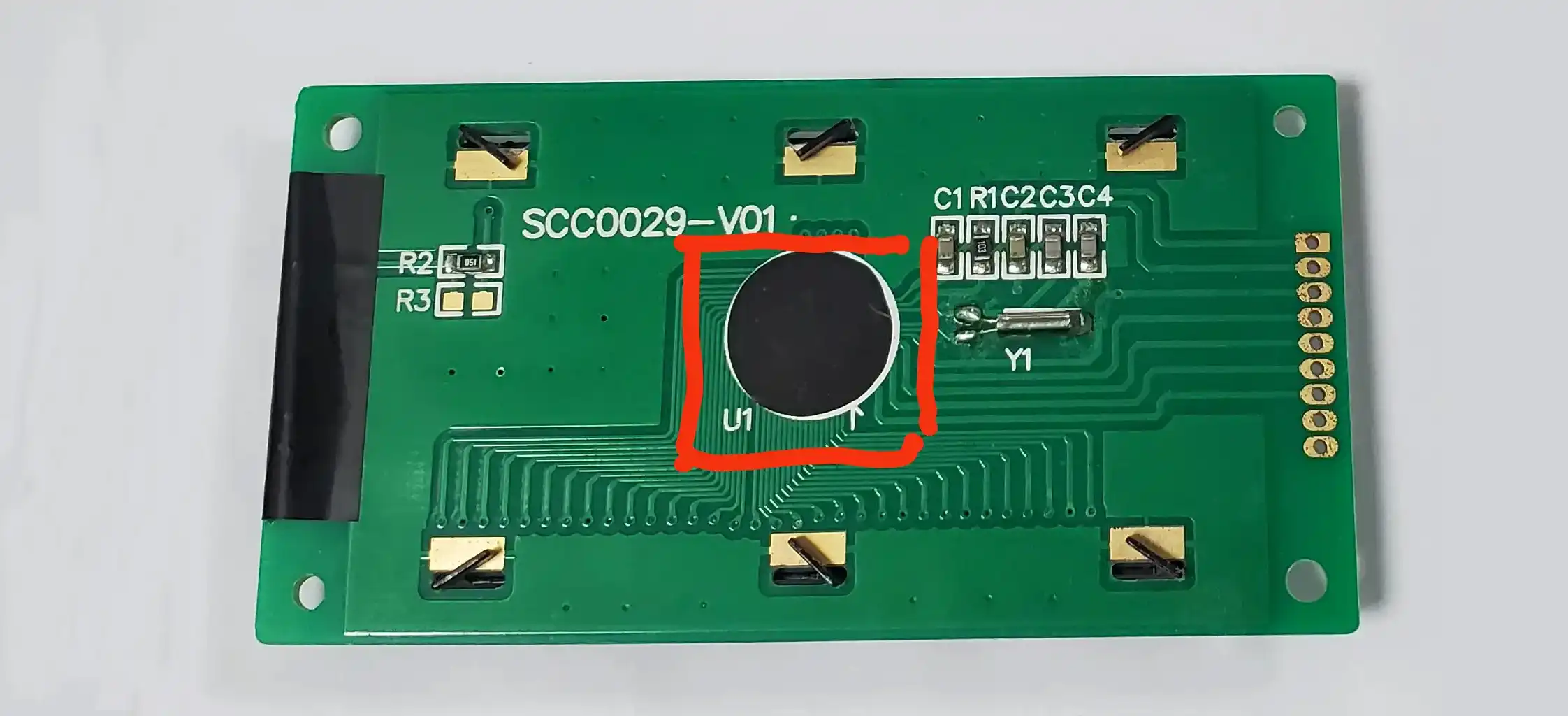

1. COB (Chip on Board) —— 坚固可靠的传统方案

COB技术将裸芯片通过导电胶或焊料直接固定在印刷线路板（PCB）上，再通过引线键合实现电气连接，最后用环氧树脂胶进行密封保护。

• 优点：可靠性极高，抗振动和冲击能力强；技术成熟，成本相对较低。
• 缺点：占用空间较大，不利于产品轻薄化；封装工艺决定了其无法实现高密度引脚。
• 主要应用场景：对可靠性要求苛刻的工业控制器、军工设备、以及一些成本敏感且空间充足的家电产品。

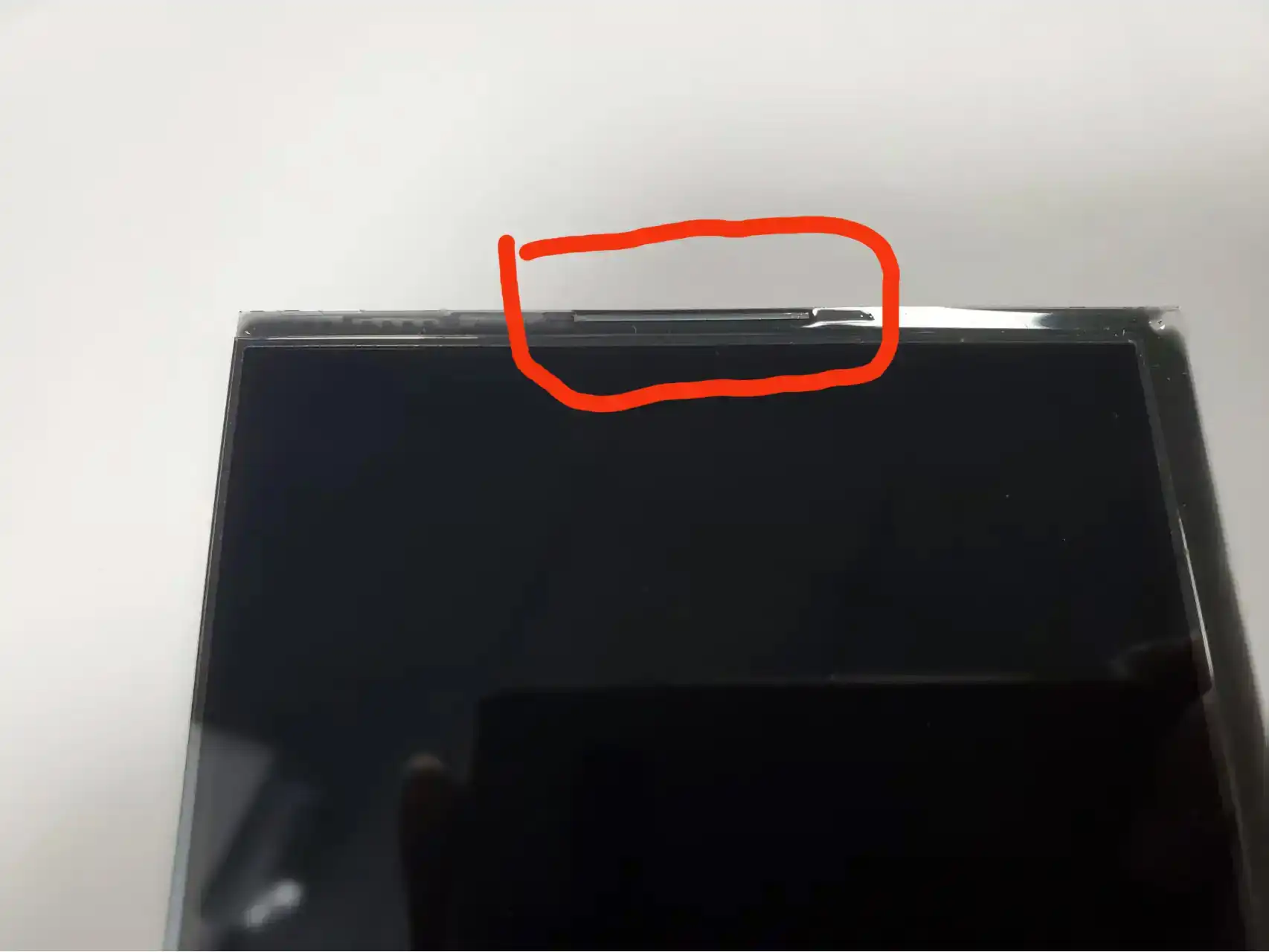

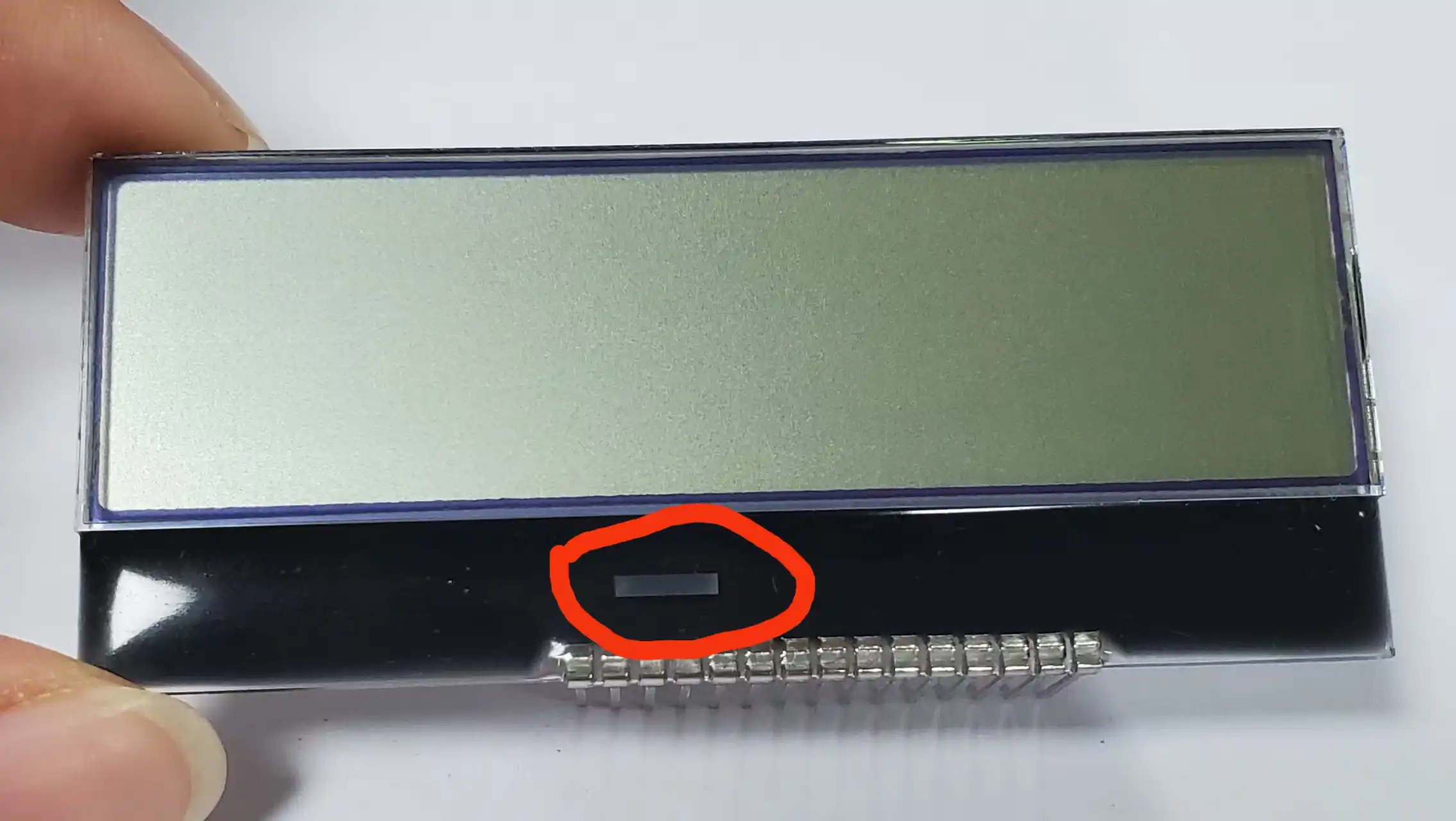

2. COG (Chip on Glass) —— 主流高效的紧凑方案

COG技术通过各向异性导电膜（ACF，Anisotropic Conductive Film），将驱动IC直接绑定在液晶玻璃基板的边缘。这是目前中小尺寸显示屏最主流的封装方式。

• 优点：极大地缩小了模块的整体体积和厚度；连接路径短，信号稳定性好；成本效益高。
• 缺点：对生产工艺和洁净度要求高；一旦损坏，返修难度大。
• 主要应用场景：绝大多数的中小尺寸TFT液晶屏、字符点阵屏和部分段码屏，广泛应用于手机、仪表、手持设备等。

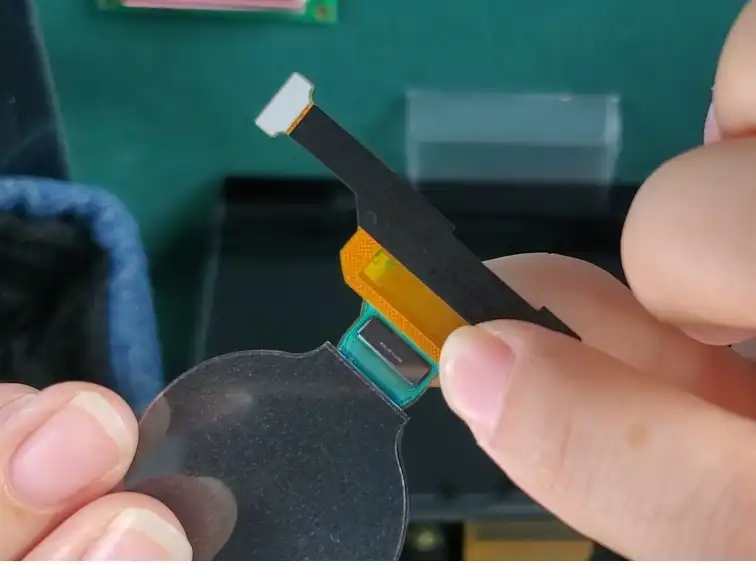

3. COF (Chip on Film) —— 追求极致的尖端方案

COF技术将驱动IC封装在柔性印刷电路板（FPC）上，再将FPC连接到玻璃面板。

• 优点：可以实现超窄边框甚至无边框设计；柔性连接，抗震动能力更强；布线密度极高。
• 缺点：成本是三者中最高的；技术门槛和制造工艺复杂。
• 主要应用场景：对屏幕形态和边框有极致要求的高端智能手机、平板电脑、可折叠/可穿戴设备。

四、 信息传递——连接

连接方式是显示屏与主板沟通的“桥梁”，按照材料和结构不同，主要分为三种：金属Pin、斑马条和FPC。

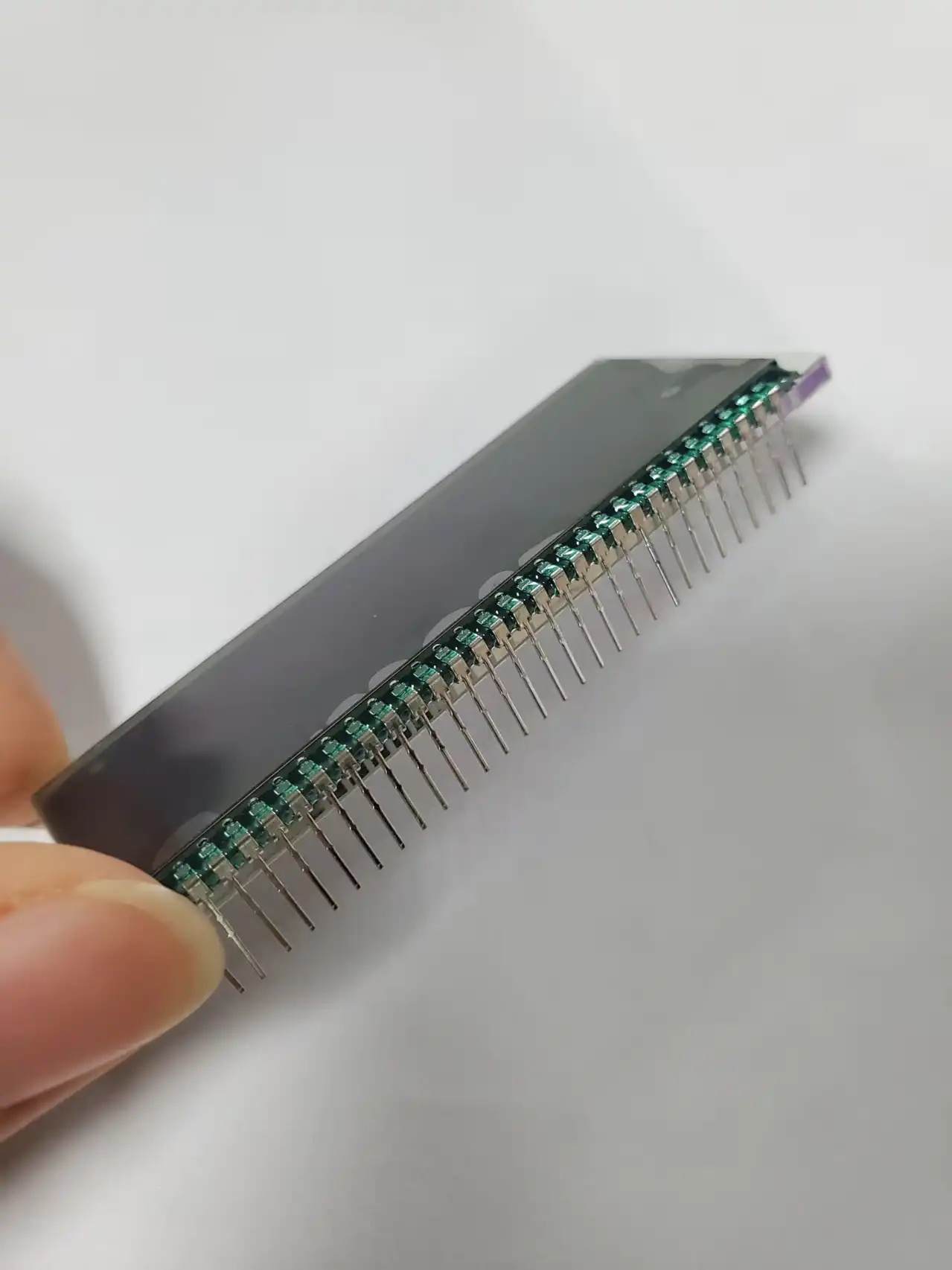

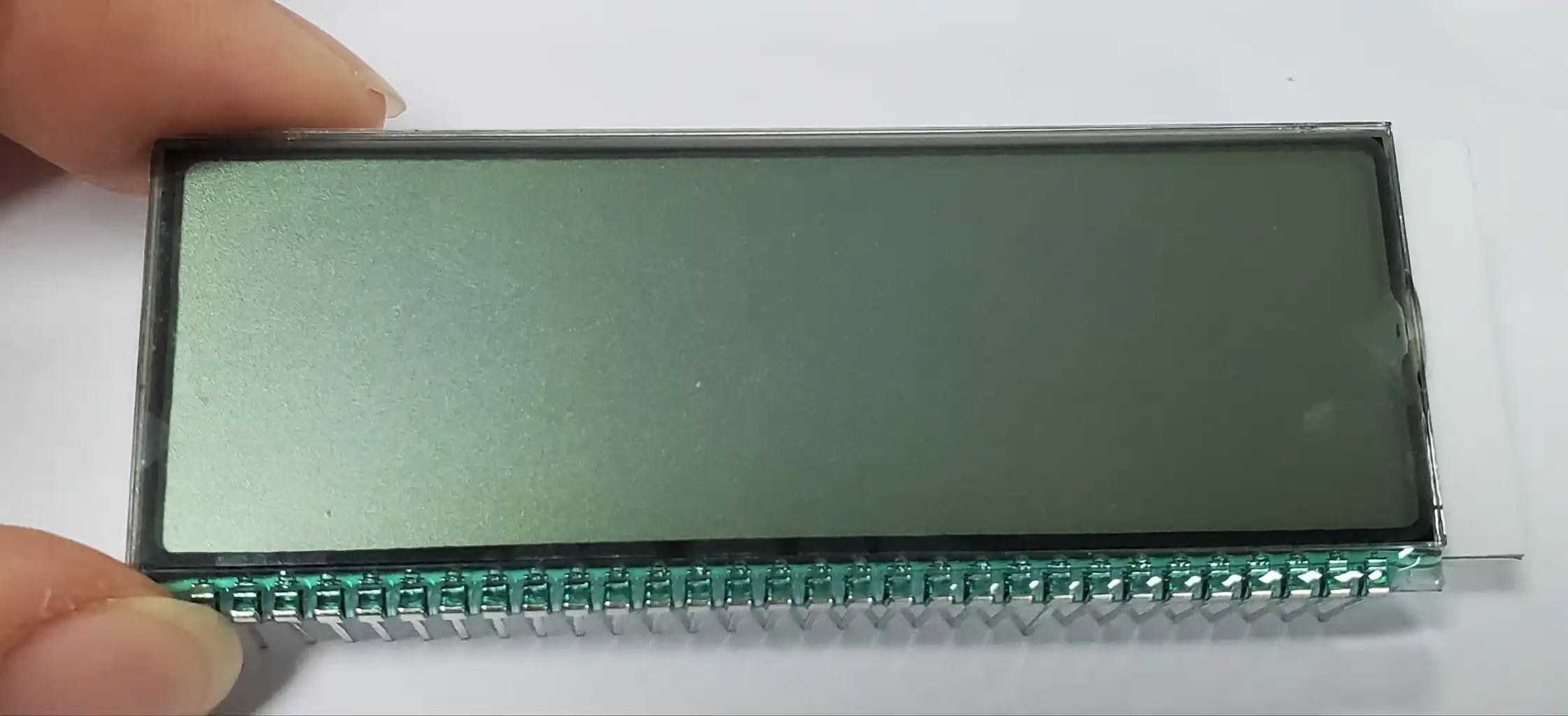

1. 金属Pin

经典的插针式连接，通过将PCB上的金属引脚插入主板的插座或直接焊接来实现连接。

• 特点：连接牢固，可靠性高，成本低，易于手工调试。
• 适用：引脚数较少的工业级显示屏、字符屏模块，以及原型验证阶段。

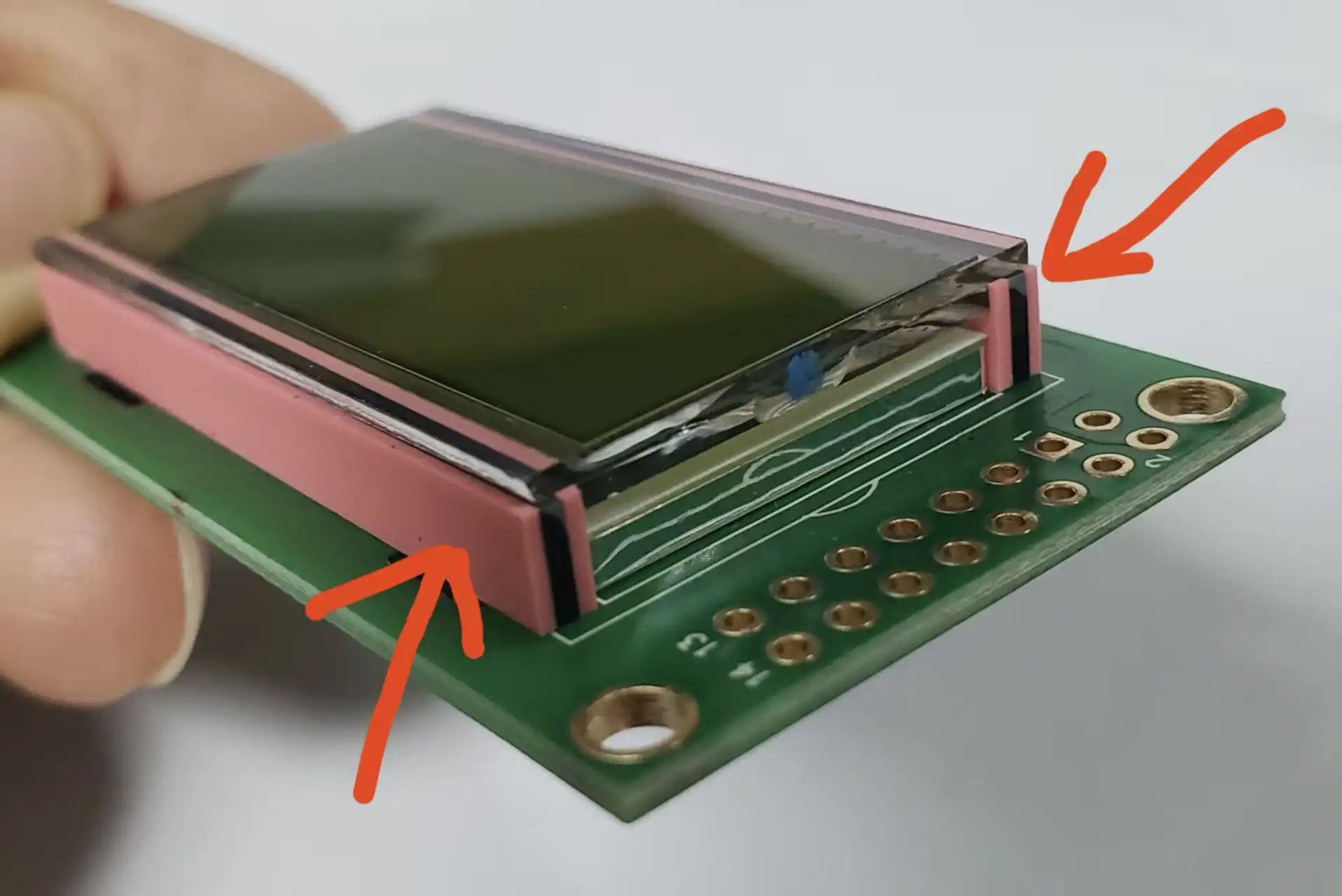

2. 斑马条

一种各向异性导电胶连接器，通过施加压力，实现显示屏电极与主板PCB焊盘的垂直导通。

• 特点：无需焊接，可吸收公差，成本适中。
• 适用：大量消费类电子产品，如计算器、电子词典、低价位家电的显示屏。

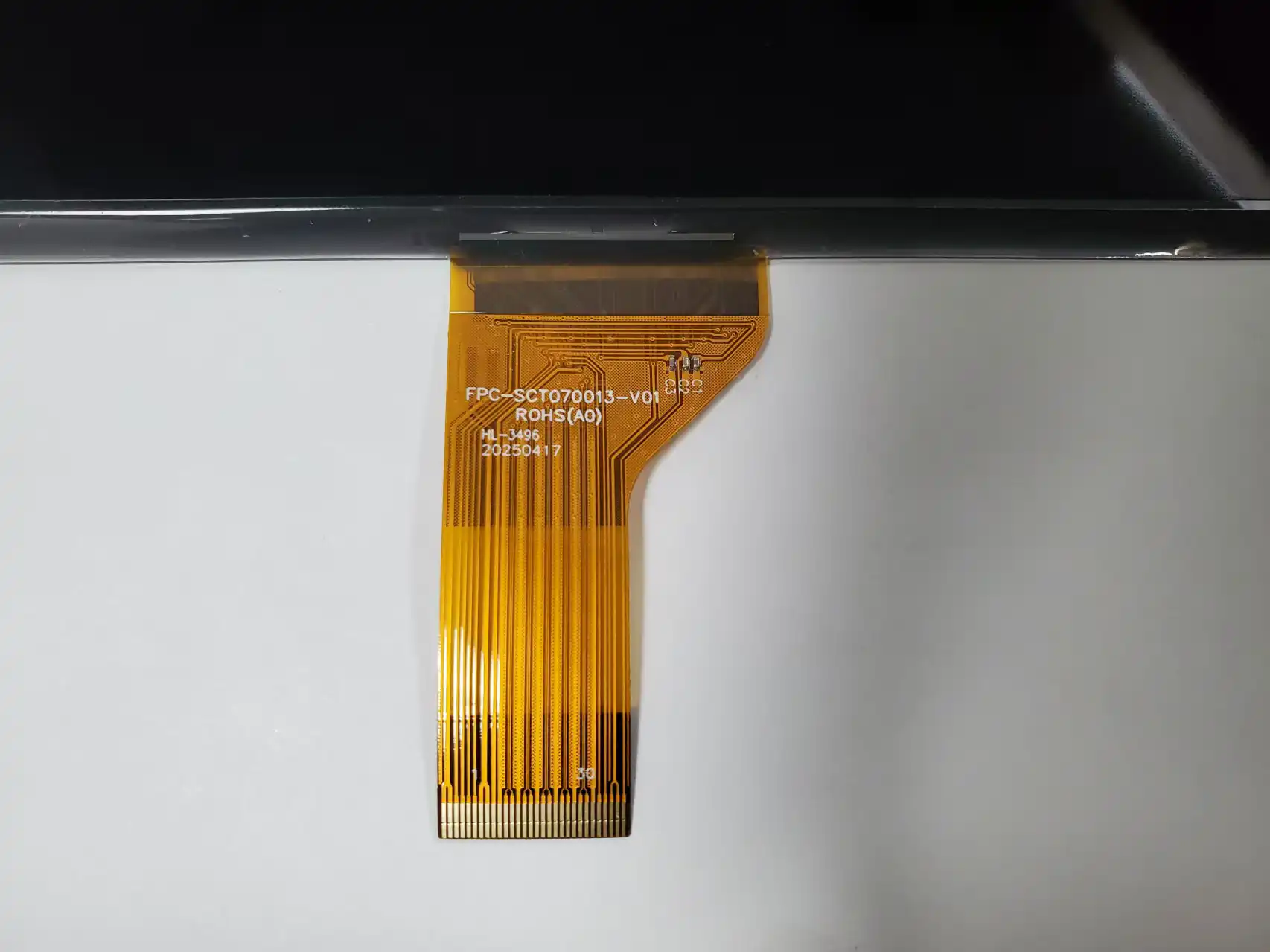

3. FPC (Flexible Printed Circuit)

柔性印刷电路板，一端通过ACF热压在屏上，另一端通过ZIF/LIF连接器与主板连接。

• 特点：连接密度极高，可弯曲折叠，节省空间，适合自动化生产。
• 适用：几乎所有现代高性能电子产品，是TFT和OLED屏的标准连接方式。

五、 结语

从面板的选择，到驱动IC的封装，再到连接方式的确定，每一个环节都决定了最终显示产品的性能、成本与可靠性。华之晶深耕液晶显示行业多年，不仅擅长把控显示屏的生产品质，更致力于为客户提供从设备需求到屏显实现的一站式技术解决方案。

我们深知，没有最好的技术，只有最合适的选择。未来，我们还将持续在行业中打磨精进，凭借深厚的技术积累和灵活的定制能力，为各行各业提供多元化、高品质的显示产品，与您共创卓越的视觉未来。
