对于熟悉TFT液晶触摸显示屏的人来说，In-Cell、On-Cell和OGS（One Glass Solution）这些术语是经常遇到的。这些技术代表了将触摸功能集成到液晶模块中的不同方式。

电容式触摸屏如今在各行各业得到广泛应用。然而，大多数传统液晶触摸显示屏仍然是分离结构，即触摸面板和液晶屏独立制造，然后再组装在一起。在智能化、更薄、更集成的设备推动的时代，这种传统结构逐渐无法满足现代应用需求。

一、液晶触摸屏的基本结构

在了解incell-oncell-OGS前，我们先看下典型的触摸屏是怎么与显示模组组装的。

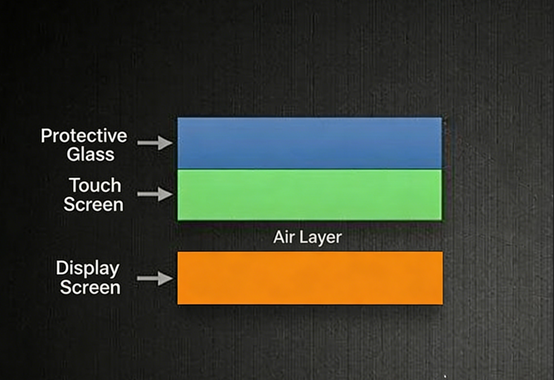

典型的液晶触摸显示屏由三层主要结构组成：

• 玻璃盖板（防护层-Cover）

• 触摸传感器层(Sensor)

• 显示面板（液晶层）

在传统设计中，这些层通过空气粘合组装（即框贴，通过边框固定的贴合方式），这会在触摸屏和液晶屏之间留下空气间隙。

二、气体粘合与光学粘合

除上述说的空气粘合还有一种光学粘合，即全贴合。我们来对比下两种贴合的优劣势。

光学粘合通过使用光学胶（如OCA或LOCA）将显示屏和触摸屏粘合，消除了空气间隙。

优点：

• 结构更薄更轻

• 提高显示清晰度和对比度

• 减少反射和眩光

• 在强烈阳光下有更好的可视性

• 内部结构无尘

挑战：

• 制造工艺更复杂

• 成品率较低

• 成本较高

尽管存在这些挑战，全贴合被广泛认为是高端和智能显示应用的未来趋势。

气体粘合

气体粘合，也称为胶带粘合，使用双面胶沿边缘将触摸屏固定到液晶显示屏上。

优点：

• 工艺简单

• 成本较低

• 良品率较高

限制：

• 层间存在气隙

• 厚度增加

• 容易进入灰尘

• 光折射导致光学性能下降

三、电容式触控技术：OGS 与 On-Cell 与 In-Cell

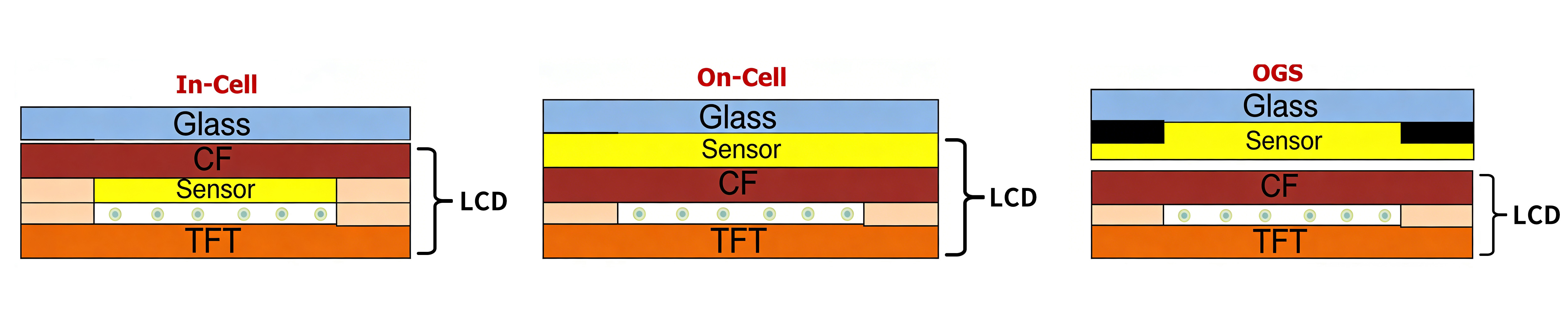

通过前面的了解相信你对触摸和显示模组的结构有了一定的了解，我们先来看下incell-oncell-OGS在结构上有什么不同:

注：Glass:玻璃盖板；CF（Color Filter）：彩色滤光片；Sensor:触摸传感器；TFT（Thin film transistor liquid crystal display）：薄膜晶体管液晶显示器。

OGS (One Glass Solution)

OGS通过将触控传感器层和覆盖玻璃整合为一体，实现了将ITO（氧化铟锡）导电层直接沉积在覆盖玻璃内表面。

优点：

• 厚度减小（少了一层玻璃）

• 与传统结构相比，整体成本更低

• 广泛用于全贴合解决方案

限制：

• 制造工艺复杂（强化 → 涂覆 → 蚀刻 → 切割）

• 切割强化玻璃可能产生微裂纹

• 玻璃强度可能下降

incell内置触控技术

内置触控技术将触控功能直接集成到 LCD 像素结构中。触控传感器嵌入在显示面板本身。

优点：

• 超薄设计（无需单独的触控层）

• 更高的触控精度

• 无视差效果

• 提升阳光下的可读性

限制：

• 制造工艺高度复杂

• 成本较高

• 维修更困难

内置触控技术代表了显示行业中最先进的集成解决方案之一。

On-Cell 技术

On-Cell 将触摸传感器置于 LCD 面板的彩色滤光片基板和偏振片层之间。

优点：

• 比 In-Cell 更简单

• 比传统的外部触摸面板具有更好的集成性

限制：

• 在超薄设计方面仍面临挑战

• 可能出现触摸时颜色不均等问题

• 相较于其他解决方案成熟度较低

On-Cell 技术通常用于某些 AMOLED 和 LCD 应用。

四、结论

随着显示技术的不断发展，对更薄、更轻、更高性能的触控显示屏的需求正在加速。

• OGS 在成本和性能之间提供了平衡的解决方案

• On-Cell 提供适度集成且复杂性可控的方案

• In-Cell 提供最高水平的集成度和显示性能

结合全贴合技术，这些解决方案正在推动下一代 LCD 触控显示屏实现更高的光学性能和无缝的用户体验。
