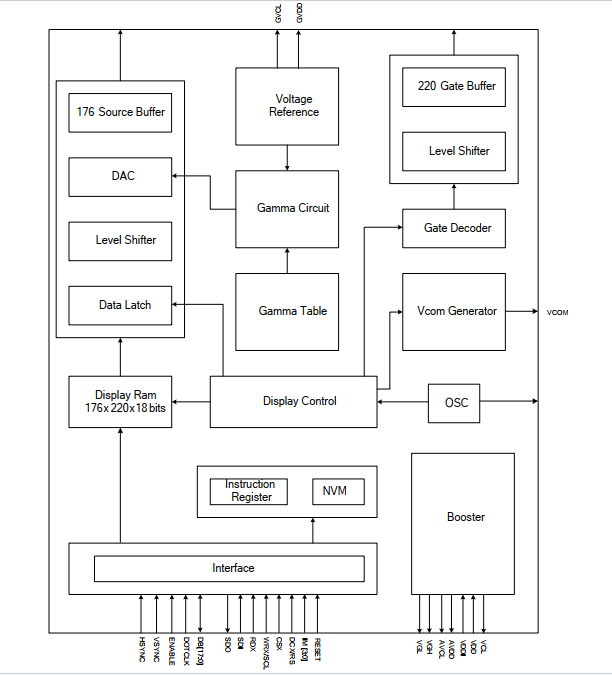

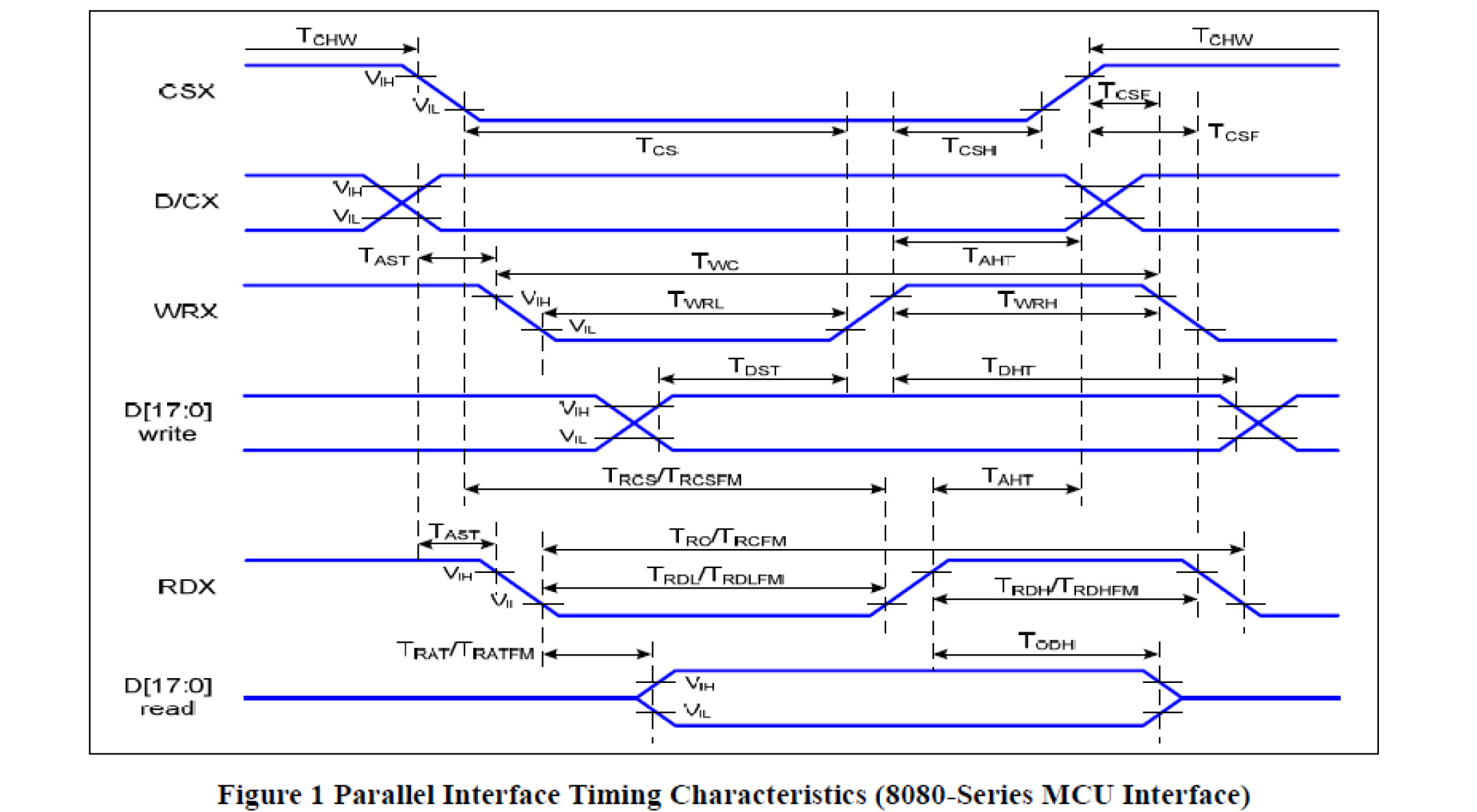

在嵌入式系统与显示设备的交互中，LCD 液晶屏MCU接口是实现数据传输与显示控制的核心桥梁。无论是工业控制中的小型显示模块，还是消费电子中的便携式设备屏幕，MCU 接口都凭借其简洁的硬件设计与灵活的控制逻辑，成为中小尺寸LCD应用的主流选择。本文将从接口定义、编码格式、优缺点及总结四个维度，全面解析LCD液晶屏MCU接口，为工程师选型与开发提供参考。 MCU 接口定义 MCU 接口，全称为 “微控制器（Microcontroller Unit）接口”，是指通过 MCU 的通用输入输出引脚（GPIO）、数据总线等，实现 MCU 与 LCD 驱动芯片之间指令传输、数据交互及显示控制的硬件连接与通信规范。其核心作用是让 MCU 直接控制 LCD 的显示内容、亮度、刷新频率等参数，无需依赖专用显示控制器，降低系统复杂度与成本。 核心硬件组成 MCU 接口的硬件结构主要包含两类引脚，具体功能如下： 控制引脚：负责传输控制信号，常见引脚包括： RS（寄存器选择引脚）：区分传输的是 “指令”（如初始化、清屏）还是 “数据”（如显示字符、图像像素）； RW（读写控制引脚）：控制 MCU 对 LCD 驱动芯片的 “读操作”（如读取状态）或 “写操作”（如发送指令 / 数据）； E（使能引脚）：触发信号，当 E 引脚电平变化（通常为高电平变低电平）时，LCD 驱动芯片接收 MCU 发送的指令或数据。 数据引脚：负责传输指令代码或显示数据，分为两种规格： 8 位数据总线（D0-D7）：一次传输 8 位数据，通信效率高，适合对显示速度有一定要求的场景； 4 位数据总线（D4-D7）：仅使用 4 个引脚传输数据，需分两次传输 8 位信息，虽效率略低，但可节省 MCU 的 IO 口资源，适用于 IO 口紧张的小型设备。 常见接口类型 目前主流的 LCD液晶屏MCU接口以 “并行接口” 为主，其中最常用的是8080接口与6800接口，两者的核心差异在于控制信号的时序逻辑： 8080 接口：依赖 “WR（写使能）” 和 “RD（读使能）” 引脚替代 RW，时序更简洁，兼容性强，多数 51 单片机、STM32 等 MCU 均支持； 6800 接口：通过 “E（使能）” 引脚的电平持续时间控制数据读写，时序相对复杂，但在部分老旧 LCD 驱动芯片中仍有应用。 MCU 接口编码格式 LCD液晶屏MCU接口的编码格式，是指 MCU 与 LCD 驱动芯片之间传输的 “指令编码” 与 “数据编码” 的规则，直接决定了显示功能的实现方式。不同品牌的 LCD 驱动芯片（如 HD44780、ST7735）编码格式略有差异，但核心逻辑一致，主要分为以下三类： 指令编码 指令编码是 MCU 发送给 LCD 驱动芯片的 “控制命令”，用于配置 LCD 的工作模式。常见指令及编码规则如下（以通用 HD44780 驱动芯片为例）： 初始化指令：如 “功能设置”（0x38 表示 8 位数据总线、2 行显示、5×8 点阵）、“显示开关控制”（0x0C 表示开启显示、关闭光标）； 操作指令：如 “清屏指令”（0x01，清除屏幕所有显示内容）、“光标移动指令”（0x10 表示光标向左移动 1 位）。 指令编码需通过 “RS=0” 的状态传输，确保 LCD 驱动芯片识别为控制命令。 数据编码 数据编码是 MCU 发送的 “显示内容数据”，分为两类： ASCII 码数据：用于显示英文字符、数字及符号，如显示字符 “A” 需传输 ASCII 码 0x41，显示数字 “5” 需传输 0x35； 自定义点阵数据：用于显示中文、特殊图标，需提前将字符点阵（如 16×16 中文点阵）转换为二进制数据，再通过数据总线传输。例如，16×16 中文需 32 字节数据，分上下两部分传输至 LCD 显存。 传输时序编码 时序编码是确保指令 / 数据准确传输的电平时序规则，核心参数包括： 建立时间（tSU）：指令 / 数据在 E 引脚触发前需保持稳定的时间（通常≥40ns）； 保持时间（tHD）：E 引脚触发后，指令 / 数据需继续保持稳定的时间（通常≥10ns）； 使能脉冲宽度（tPW）：E 引脚高电平的持续时间（通常≥230ns）。 不同速率的 MCU 需匹配 LCD 的时序要求，避免因时序不匹配导致数据传输错误。 MCU接口的优缺点 LCD 液晶屏 MCU 接口的特性决定了其适用场景，需从优势与局限两方面客观分析，帮助开发者合理选型。 核心优势 控制逻辑简单，开发门槛低：无需专用显示控制器，MCU 可直接通过 GPIO 与数据总线控制 LCD，驱动代码简洁（如初始化仅需发送 3-5 条指令），适合嵌入式新手开发； 硬件成本低，资源占用少：无需额外芯片（如 SPI/LCD 控制器），仅需少量电阻（限流）、电容（滤波）即可搭建电路，4 位数据总线模式还能节省 MCU IO 口资源； 兼容性强，适配范围广：支持 8 位 / 4 位数据传输，兼容多数 8 位（51 单片机）、32 位（STM32、ESP32）MCU，且适配中小尺寸 LCD（通常≤5.0 英寸），覆盖工业控制、智能家居、手持设备等场景； 实时性较高，响应速度快：并行传输模式下，指令与数据的传输延迟低（微秒级），适合对显示实时性有要求的场景（如工业设备的参数实时显示）。 主要局限 IO 口占用较多，扩展性受限：8 位数据总线需占用 8 个数据引脚 + 3 个控制引脚（共 11 个 IO 口），若 MCU IO 口资源紧张（如小型 8 位 MCU），会限制其他外设（如按键、传感器）的接入； 传输速率有限，不适合大尺寸 LCD：并行传输的速率受 MCU GPIO 驱动能力与时序限制，无法满足大尺寸 LCD（如≥7.0 英寸）的高分辨率（如 1024×600）显示需求，易出现画面卡顿； 抗干扰能力较弱，传输距离短：无差分信号或校验机制，数据传输易受电磁干扰（如工业环境中的电机干扰），且传输距离通常≤10cm，无法实现远距离控制（如 LCD 与 MCU 分离安装的场景）； 不支持多屏控制，灵活性不足：单个 MCU 通常仅能控制 1 块 LCD，若需多屏显示（如多模块联动的工业设备），需额外增加 MCU 或切换为 SPI/I2C 接口。 总结 LCD液晶屏MCU接口以 “简单、低成本、高兼容性” 为核心优势，是中小尺寸 LCD（≤5.0 英寸）与嵌入式 MCU 交互的理想选择，尤其适合工业控制、智能家居、手持设备等对显示实时性要求较高、成本敏感且 IO 口资源充足的场景。其通过明确的硬件定义（控制 / 数据引脚）、标准化的编码格式（指令 / 数据 / 时序），实现了 MCU 对 LCD 的直接控制，降低了开发门槛与硬件成本。 但需注意，MCU 接口的 “IO 口占用多、传输速率有限” 等局限，使其不适合大尺寸高分辨率 LCD、IO 口紧张的小型设备或远距离控制场景。开发者在选型时，需结合 LCD 尺寸（≤5.0 英寸优先）、MCU IO 口资源（≥11 个 IO 口推荐 8 位总线，≥7 个 IO 口推荐 4 位总线）、显示实时性（微秒级需求优先）及抗干扰要求（工业环境需增加屏蔽措施）综合判断。 未来，随着 MCU 集成度的提升...

显示行业的宏大叙事中，3.5英寸是一个充满戏剧性的尺寸。它曾是高端科技的象征，最终却退守至特定的利基市场。它的兴衰史，是一部微缩的消费电子产业进化史。在显示技术的演进历程中，3.5英寸屏幕曾经历从巅峰到隐退的转变，却在专业领域焕发新生。 从消费巅峰到专业舞台   3.5英寸屏幕曾因智能手机的兴起而成为人机交互的黄金尺寸，其精准的触控体验和高清显示效果，定义了移动设备的早期形态。然而，随着大屏化、全面屏趋势的推进，它在消费电子领域逐渐淡出主流。   然而，技术的洪流不可阻挡。3.5英寸屏幕的统治地位在2010年后开始迅速瓦解，背后是多重因素的合力：内容消费升级、屏占比革命以及面板经济的驱动。它从消费电子的聚光灯下退出，但故事并未结束。   在工业控制、智能家居、医疗设备、商业终端等场景中，3.5英寸凭借其适中的尺寸、低功耗与高可靠性，依然是不可替代的交互界面。华之晶科技持续深耕该尺寸产品，推出多款适配不同需求的3.5英寸屏幕，例如：     SCT035011-V02   屏幕尺寸：3.5 英寸   分辨率：320 (RGB) × 240 像素   接口类型：RGB 24位并行 / 3线 SPI   驱动 IC :HX8238-D   触摸屏:电阻式 (XR/YD/XL/YU)   SCT035017-V01   屏幕尺寸 : 3.5 英寸   分辨率 : 320 (RGB) × 240 像素   显示区域 : 70.08 × 52.56 mm   接口类型 : RGB 24位并行 / 3线 SPI   驱动 IC  : HX8238-D   SCT035019-V01   尺寸: 3.5 英寸   分辨率: 320 (RGB) x 240 像素   色彩深度: 16.7M 色   显示模式: 常黑，透射式   驱动IC: ST7272A 3.5寸竖屏：性价比之选，适配多元场景 随着市场对成本敏感型设备需求的增长，华之晶推出3.5寸竖屏型号，以更具竞争力的价格，为各类嵌入式显示应用提供高性价比解决方案。该竖屏不仅延续了3.5英寸屏幕在功耗与可靠性方面的优势，更在纵向显示场景中表现出色，适用于手持终端、信息展示屏、智能门禁等设备。其结构紧凑、接口简洁，大幅降低系统集成难度与整体成本，是中小型项目及批量应用的理想选择。   SCT035023-V01   屏幕尺寸 ：3.5 英寸   分辨率 ：320 (RGB) × 480 像素   色彩深度 ：262K (6位/色)   工作温度 ：-20℃ ～+70℃   存储温度 ：-30℃ ～ +80℃ 串口屏：智能化转型的关键   串口屏的出现，为3.5英寸屏幕注入了新的生命力。它不再仅仅是显示组件，而是集成了驱动控制、图形处理与通信协议的智能交互模块。开发者无需编写复杂底层代码，仅通过串口指令即可实现界面绘制、数据更新与触控响应，极大提升了开发效率。 3.5英寸串口屏具备以下特点： * 高集成度：内置GUI引擎与字库，支持图片、文本、控件快速加载； * 开发便捷：搭配上位机软件，可视化设计界面，大幅缩短项目周期； * 稳定可靠：宽温工作、抗干扰设计，适应工业与户外环境； * 多场景适配：从智能家居中控、工业HMI，到便携检测设备、支付终端，皆可灵活嵌入。 小尺寸，大未来 3.5英寸屏幕的产业路径，是从“大众明星”转向“专业利器”的典型范例。华之晶通过串口屏技术，将其从单一显示组件升级为智能交互核心，在B2B领域中开辟出持续增长的价值空间。 在技术不断演进的今天，没有落后的尺寸，只有未被挖掘的场景。华之晶与3.5英寸串口屏的故事，正是显示技术专业化、模块化与场景化发展的生动注脚。...

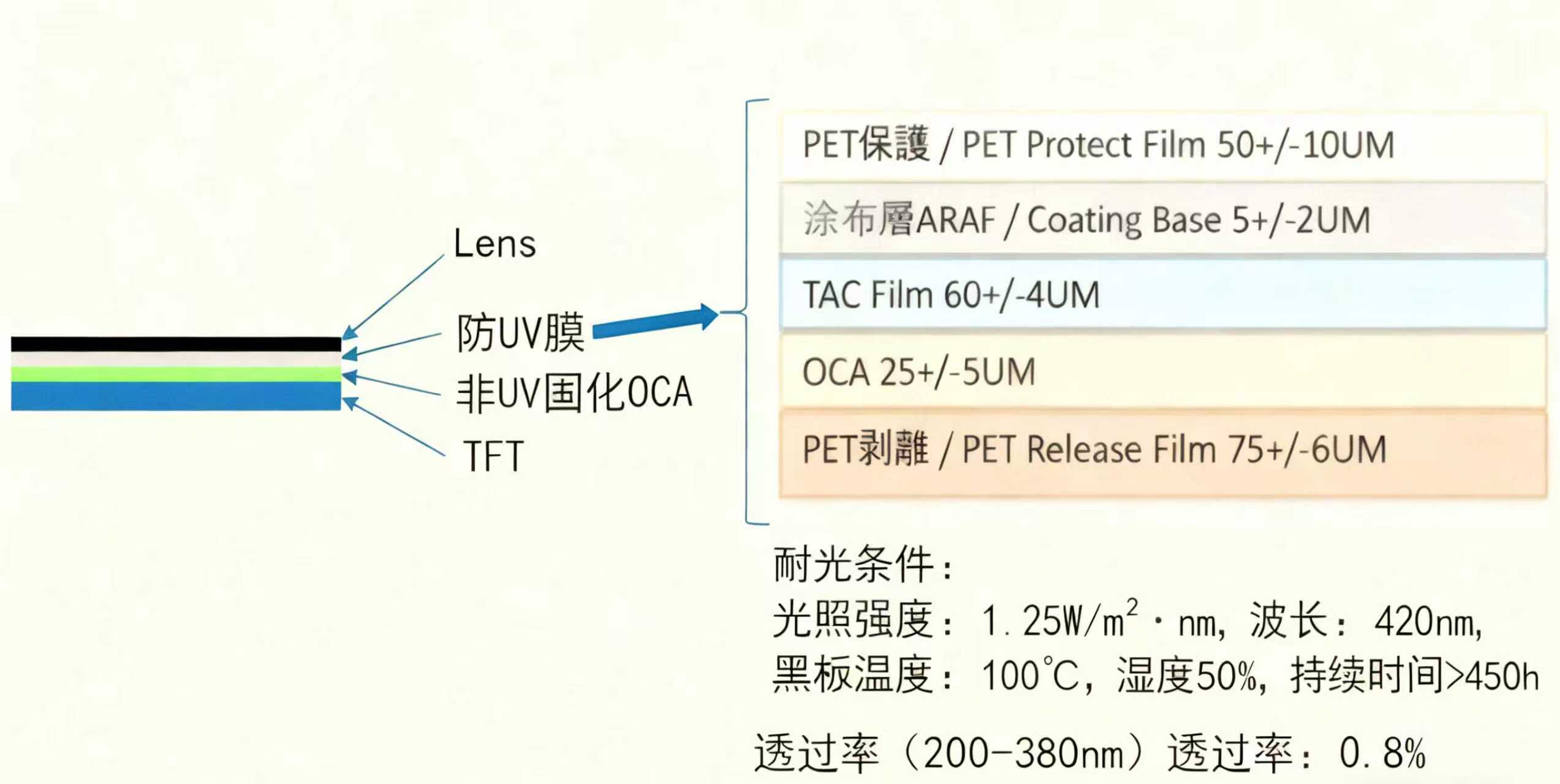

在户外充电桩、楼宇门禁、农耕机、自动售卖机、交通刷卡机、医疗设备、智能公共显示屏、单车码表等长期暴露于户外的应用场景中，以下图像所展示的现象并不罕见：面板油墨因长时间日晒而脱落，光学胶或偏光片出现黄化。这不仅影响产品外观，更可能导致结构损伤，进而影响设备功能。这些问题的根源，正是来自太阳辐射中约占7%的紫外光。紫外线所携带的高能量会引发有机材料分子发生光化学反应，破坏其化学键，最终导致材料性能退化． 针对上述问题，行业与上游材料供应商共同推动了一系列抗UV解决方案的成熟与应用。目前主流的技术路径包括以下几种： 1. 盖板 + 防UV膜 + OCA + 功能片/TFT 该方案的核心防护层为防UV膜，能对面板油墨起到部分保护作用，但无法完全阻隔紫外线对下层材料的侵蚀。此外，该方案会带来材料成本上升与贴合工艺难度增加的问题。 2. 盖板 + 防UV OCA + 功能片/TFT 此种结构依赖于防UV OCA（光学胶）实现对400nm以下紫外波段的近乎完全阻隔，防护效果优于前者。然而，随着时间推移，紫外线仍可能对非全防护区域造成累积性损伤。 3. 普通耐UV油墨 如精工GV3、美丽华GLE-5001等型号，是目前行业中较为常见的耐UV油墨选项。该类油墨具备一定的抗紫外能力，产品通常可通过相关老化测试，但其丝印工艺难度高于普通油墨，是成本相对较低的选择。 4. 陶瓷油墨 陶瓷油墨在固化后形成稳定的无机结构，从根本上杜绝了紫外线引发的材料降解，具备极佳的耐候性。然而，该工艺对玻璃厚度有较高要求（通常不低于2.0mm），整机设计时需综合考虑厚度与重量因素。 5. 盖板表面镀防UV膜 该方案在盖板表面镀制防UV膜层，可阻断95%以上（波长315–400nm）的紫外线，同时保持92%以上的可见光透过率。其最大优势在于盖板下方各组件无需再做特殊防UV处理，有效简化结构设计与物料管理。 目前该工艺尚存在一定局限性，如玻璃表面易出现蓝色或蓝紫色反光，且批次间存在色差，对颜色一致性要求高的项目需谨慎评估。 在抗UV性能验证方面，行业通常采用实验室加速老化测试进行评估。例如，执行1000小时的紫外荧光灯老化试验（参考标准如ASTM G154），可模拟户外自然环境下五年以上的日晒雨淋效果，从而有效评估材料的长期耐候性能。 作为在显示技术领域深谙材料与光学防护的解决方案提供商，华之晶始终致力于为客户提供高可靠性、长寿命的户外LCD显示模组。我们可根据不同应用场景的需求，推荐并定制最适合的抗UV配套方案，助力产品在严苛户外环境中保持稳定运行与持久清晰显示。 华之晶坚信，真正的户外显示设备，不应是温室里的花朵，而应是能经受风雨考验的常青树。其全面的抗UV解决方案，不仅是一系列技术的堆叠，更是对产品品质、用户体验和长期投资回报的郑重承诺。选择华之晶，即是选择了一份在阳光下持久、稳定、清晰的可靠保障，助力您的户外数字化项目熠熠生辉，历久弥新。...

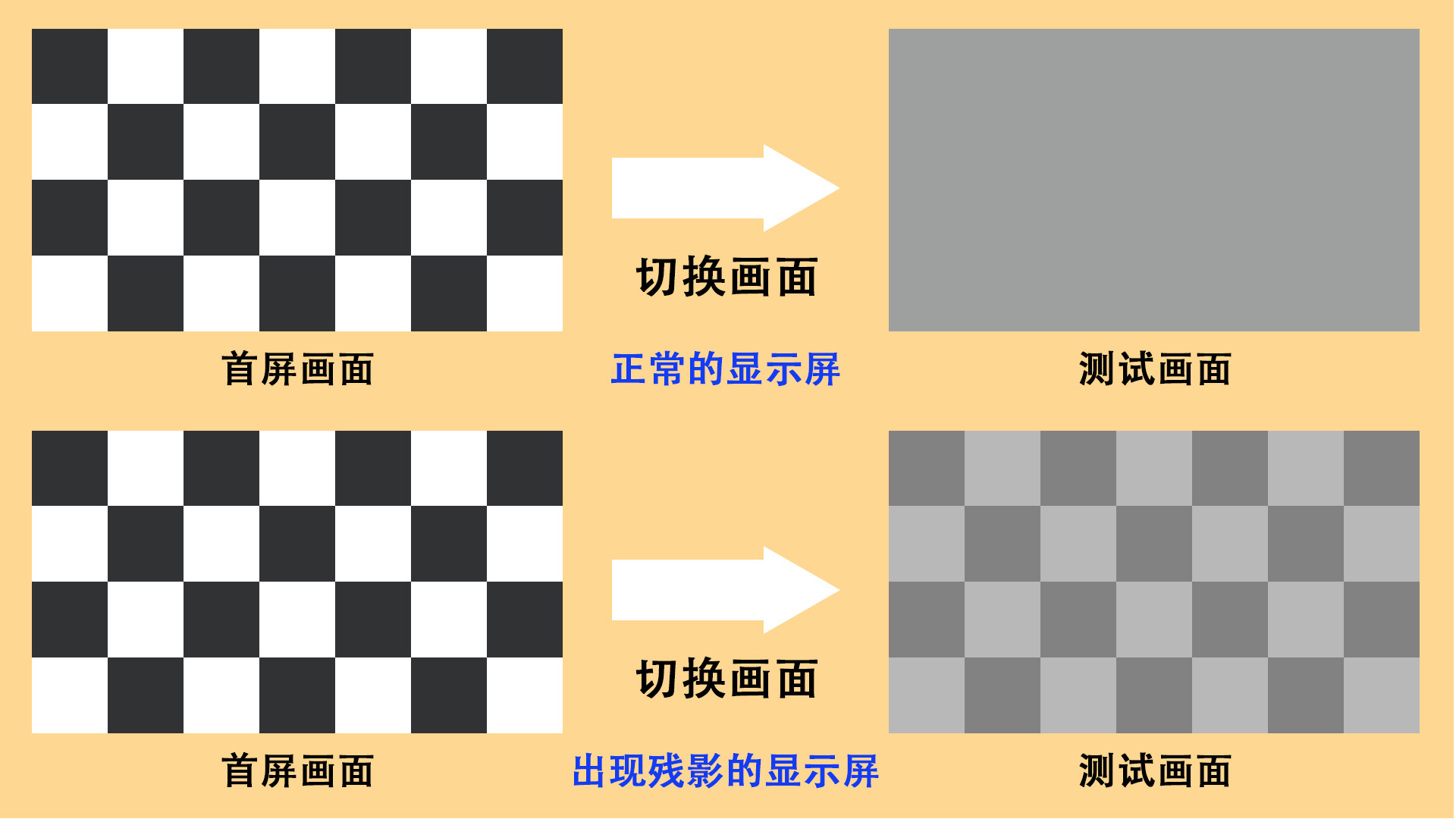

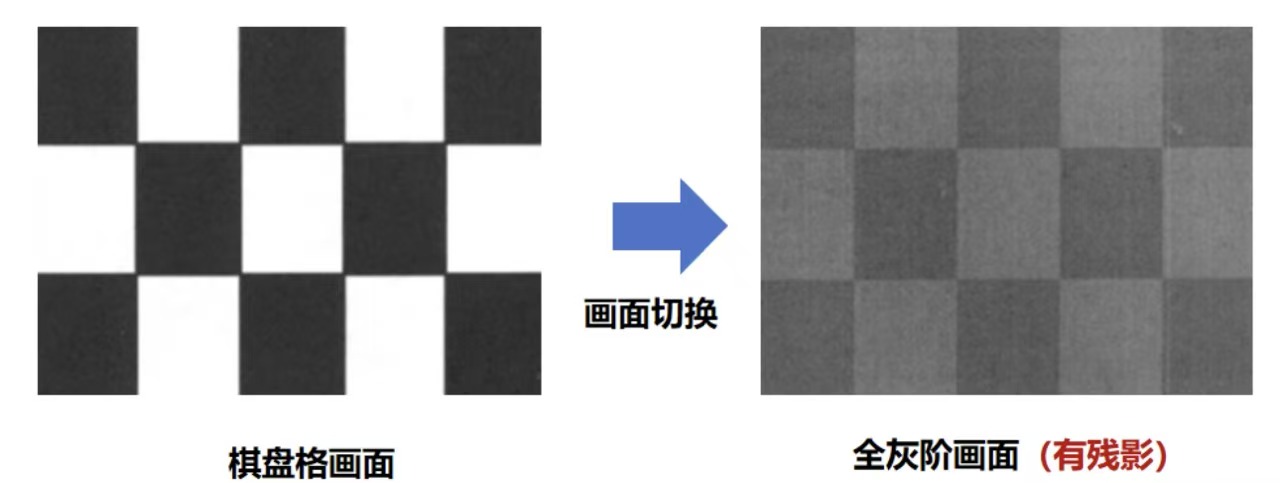

  在 LCD 显示技术领域，华之晶始终致力于为用户提供高品质的显示产品与可靠的解决方案。残影（Image Persistence）是 LCD 屏幕使用中可能出现的一种常见现象，广泛存在于各类液晶显示屏中。本文将从机理出发，解释残影现象的成因，并提供实用的避免建议，帮助用户更好地理解、使用和维护屏幕。 一、残影现象的机理与分类 残影通常分为两种类型：短时残影（暂时性残影） 和 长时残影（永久性残影，也称“烧屏”）。它们的成因不同，性质也不同，理解其区别有助于我们更科学地应对。 1. 短时残影：可逆的离子聚集现象 短时残影是所有LCD 屏幕都可能出现的正常物理现象，并非产品质量问题。其成因主要源于液晶屏内部的物理特性： LCD 屏幕液晶盒中存在微量离子型杂质，这些杂质在生产过程中难以完全避免； 当屏幕长时间显示静态图像时，相当于施加了直流电压分量，导致离子在透明电极（如ITO）附近聚集； 离子聚集形成内建电场，干扰液晶分子对后续信号的响应，造成此前图像的暂时残留。 重要特性： 残影会自行逐渐消失，时间从几秒到几小时不等； 不影响屏幕寿命，也不会造成永久损伤； 可通过切换画面、播放动态内容等方式加速恢复。 2. 长时残影（烧屏）：不可逆的材料老化 长时残影通常由于屏幕长时间持续显示同一静态图像，导致内部材料发生化学变化： 直流电压分量引发取向层（如聚酰亚胺PI）的电化学降解； 取向层表面引导液晶分子的能力发生永久性改变； 导致部分区域预倾角（Pretilt Angle）和阈值电压（Threshold Voltage）出现差异，形成永久性残影。 重要特性： 不可逆，属于材料层面的老化损伤； 多见于屏幕老化或低质量面板； 需通过科学的使用习惯预防。 二、如何科学避免残影？实用建议指南 残影是 LCD 技术的固有特性，无法完全消除，但可通过良好使用习惯极大程度避免。 华之晶建议用户采取以下措施：  1. 避免长时间显示静态图像   设置屏幕自动休眠或屏幕保护程序；   使用动态壁纸或定期更换壁纸，均衡像素使用；   对于需要长期显示固定元素（如菜单栏、状态栏）的应用，建议间歇性切换显示内容或使用全屏模式交替显示。  2. 合理控制屏幕亮度   过高亮度会加速离子移动和材料老化，在保证舒适观看的前提下，适当降低屏幕亮度有助于延长屏幕寿命。  3. 启用像素刷新或屏幕移位功能（如支持）   部分高端显示设备提供此类功能，有助于减轻离子聚集。  4. 日常使用中注意内容切换   尽量避免屏幕连续数小时显示完全相同的静态画面。 三、华之晶的产品质量承诺 华之晶深知残影现象可能带来的困扰。因此，我们在产品研发和制造过程中严格执行高标准的质量控制： 精选抗老化性能更优异的材料（如高性能聚酰亚胺）； 优化驱动电路设计，减少直流电压分量； 实施严格的老化测试，筛查潜在的长时残影风险。 我们承诺为用户提供可靠耐用的显示产品。残影是一种可管理的物理现象，通过正确的使用方法和日常维护，用户可以最大限度地享受华之晶屏幕带来的优质视觉体验。...

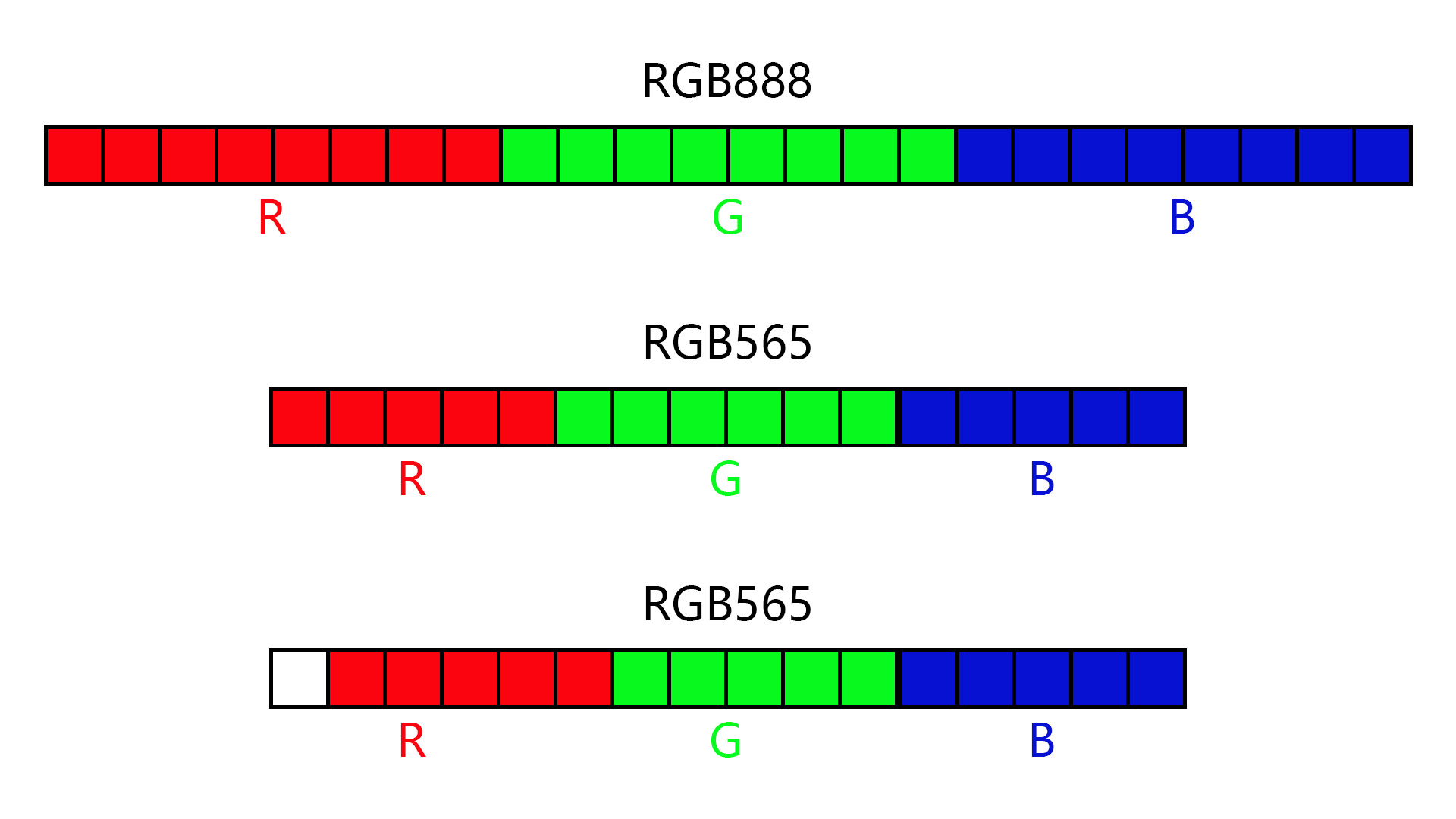

在当今时代，随着显示技术的飞速发展，LCD 液晶屏已广泛应用于消费电子、工业控制、车载显示等诸多领域，成为核心组件之一。其中，RGB 接口作为一种并行数字信号传输标准，凭借其高带宽、低延迟以及灵活的驱动方式，被大量应用于中高分辨率液晶屏的驱动方案中。本文将深入剖析 LCD 液晶屏 RGB 接口。 一、RGB 接口定义 RGB（Red, Green, Blue）接口是一种通过分离红、绿、蓝三种基本颜色信号来传输彩色图像的视频接口标准。在 RGB 接口传输过程中，红、绿、蓝三种颜色信号各自独立通过专用通道进行传输。这种分离传输方式确保了信号在传输过程中的纯净性，避免了不同颜色信号之间的相互干扰，从而能够呈现出更加清晰、准确的彩色图像，有效提升了显示质量。 二、RGB接口编码格式 RGB 接口常见的编码格式主要有以下三种： RGB888 ：每个像素包含三个通道，每个通道分量使用 8 位，所以一个像素用 24 位表示。这种编码格式能够提供丰富的色彩信息，支持高达 16777216 种颜色显示，因此常被应用于对色彩表现要求极高的高清显示屏中，如高端显示器、专业绘图设备等场景，以确保显示内容的色彩细腻、逼真。 RGB565 ：通道分量分别使用 5 位、6 位、5 位，一个像素用 16 位表示。与 RGB888 相比，RGB565 在一定程度上减少了数据量，同时仍能保持较为丰富的色彩显示，能够呈现出 65536 种颜色，适用于对色彩要求相对适中且对数据传输效率有一定要求的中低端显示应用，如一些普通车载显示屏、工业控制显示面板等，能够在保证基本色彩显示效果的前提下，降低硬件成本和数据传输负担。 RGB555 ：三个通道分量均采用 5 位，一个像素用 16 位表示。RGB555 与 RGB565 类似，但其色彩表示范围稍小，可显示 32768 种颜色。一般用于对色彩要求不高、更注重数据精简和传输效率的应用场景，如一些早期的移动设备屏幕或对显示色彩种类要求有限的特定工业显示设备等，在有限的硬件资源下实现基本的可视化显示功能。 三、RGB接口的优缺点 优点 ： 高刷新速度 ：RGB 接口占用资源较多，但这使得使用该接口的 LCD 刷新速度非常快，能够快速响应显示内容的变化，为用户带来流畅的视觉体验，尤其适合需要快速动态显示的场景，如游戏显示、视频播放等。 简单软件控制 ：在软件控制方面相对比较简单，开发者可以较为便捷地进行编程控制，降低了软件开发的复杂性和难度，提高了开发效率。 无需存储器写入 ：RGB 接口显示数据不需要写入存储器中进行处理，能直接写入 LCD 中进行显示，因此响应速度和刷新速度都比 MCU 接口快很多，有效减少了显示延迟，提高了显示系统的整体性能。 高保真显示效果 ：通过独立传输红、绿、蓝三原色信号，完整保留了原始色彩信息，支持高保真显示效果，能够准确还原图像的色彩细节，为用户提供直观、真实的视觉感受。 缺点 ： 电路复杂与资源占用 ：控制需要增加电路，这在一定程度上增加了硬件设计的复杂性和成本。同时，软件初始化也需要增加相应的程序，占用较多的系统资源，可能会对设备的整体性能产生一定影响，尤其在资源有限的嵌入式系统等应用中需要权衡考虑。 长距离传输问题 ：在长距离传输时，RGB 信号容易受到干扰，从而导致画面出现模糊、重影、色彩失真等现象，限制了其在一些需要长距离信号传输的应用场景中的使用，如大型户外广告显示屏等长距离显示系统的应用中，可能需要额外的信号补偿或采用其他更合适的传输方式来解决这一问题。 四、总结 RGB 接口作为一种重要的并行数字信号传输标准，在 LCD 液晶屏领域有着广泛的应用。其具备的高刷新速度、简单软件控制、无需存储器写入以及高保真显示效果等优点，使其在众多显示接口中占据一席之地，能够满足不同应用场景下对显示质量、传输效率等方面的需求。然而，它也存在电路复杂、资源占用多以及长距离传输易受干扰等不足之处。在实际应用中，我们需要根据具体的显示需求、硬件条件、成本限制等因素综合考虑，权衡 RGB 接口的优缺点，以选择最适合的显示接口方案，从而实现高效、稳定、优质的显示效果，为用户提供更加出色的视觉体验。...
