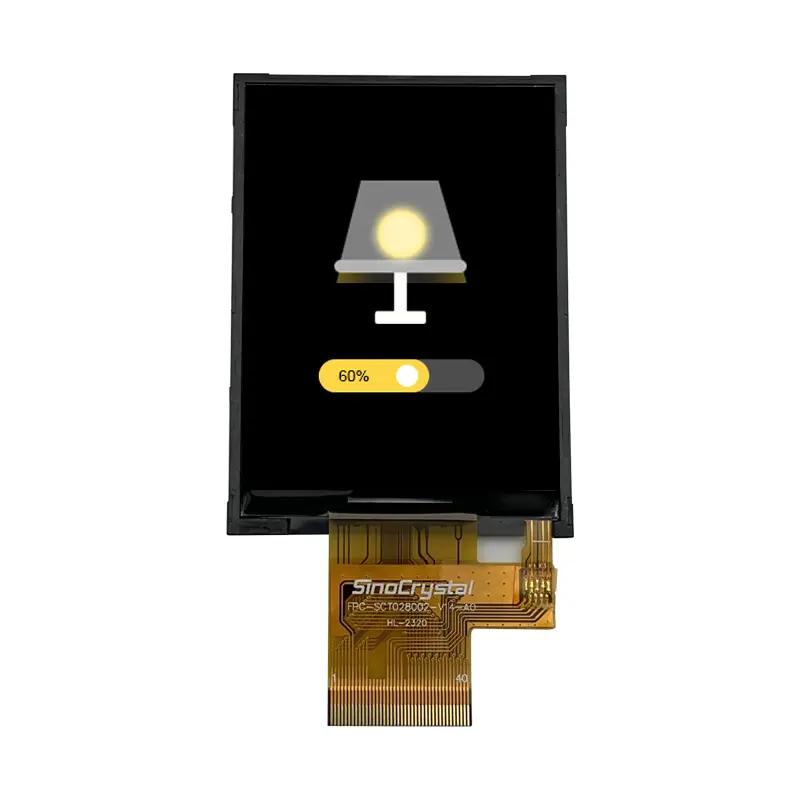

在嵌入式系统与显示设备的交互中，LCD 液晶屏MCU接口是实现数据传输与显示控制的核心桥梁。无论是工业控制中的小型显示模块，还是消费电子中的便携式设备屏幕，MCU 接口都凭借其简洁的硬件设计与灵活的控制逻辑，成为中小尺寸LCD应用的主流选择。本文将从接口定义、编码格式、优缺点及总结四个维度，全面解析LCD液晶屏MCU接口，为工程师选型与开发提供参考。

MCU 接口定义

MCU 接口，全称为 “微控制器（Microcontroller Unit）接口”，是指通过 MCU 的通用输入输出引脚（GPIO）、数据总线等，实现 MCU 与 LCD 驱动芯片之间指令传输、数据交互及显示控制的硬件连接与通信规范。其核心作用是让 MCU 直接控制 LCD 的显示内容、亮度、刷新频率等参数，无需依赖专用显示控制器，降低系统复杂度与成本。

核心硬件组成

MCU 接口的硬件结构主要包含两类引脚，具体功能如下：

控制引脚：负责传输控制信号，常见引脚包括：

• RS（寄存器选择引脚）：区分传输的是 “指令”（如初始化、清屏）还是 “数据”（如显示字符、图像像素）；
• RW（读写控制引脚）：控制 MCU 对 LCD 驱动芯片的 “读操作”（如读取状态）或 “写操作”（如发送指令 / 数据）；
• E（使能引脚）：触发信号，当 E 引脚电平变化（通常为高电平变低电平）时，LCD 驱动芯片接收 MCU 发送的指令或数据。

数据引脚：负责传输指令代码或显示数据，分为两种规格：

• 8 位数据总线（D0-D7）：一次传输 8 位数据，通信效率高，适合对显示速度有一定要求的场景；
• 4 位数据总线（D4-D7）：仅使用 4 个引脚传输数据，需分两次传输 8 位信息，虽效率略低，但可节省 MCU 的 IO 口资源，适用于 IO 口紧张的小型设备。

常见接口类型

目前主流的 LCD液晶屏MCU接口以 “并行接口” 为主，其中最常用的是8080接口与6800接口，两者的核心差异在于控制信号的时序逻辑：

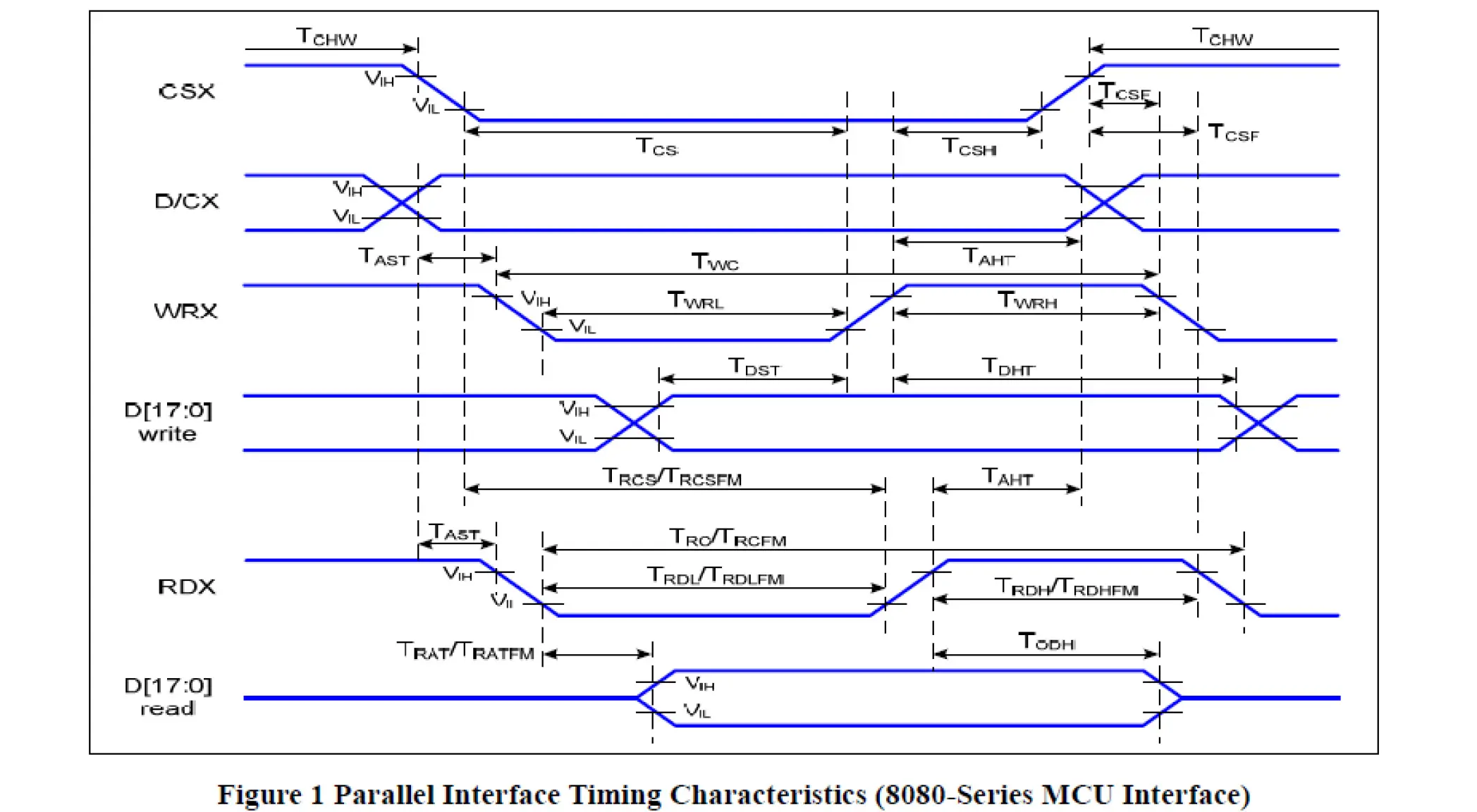

• 8080 接口：依赖 “WR（写使能）” 和 “RD（读使能）” 引脚替代 RW，时序更简洁，兼容性强，多数 51 单片机、STM32 等 MCU 均支持；
• 6800 接口：通过 “E（使能）” 引脚的电平持续时间控制数据读写，时序相对复杂，但在部分老旧 LCD 驱动芯片中仍有应用。

MCU 接口编码格式

LCD液晶屏MCU接口的编码格式，是指 MCU 与 LCD 驱动芯片之间传输的 “指令编码” 与 “数据编码” 的规则，直接决定了显示功能的实现方式。不同品牌的 LCD 驱动芯片（如 HD44780、ST7735）编码格式略有差异，但核心逻辑一致，主要分为以下三类：

指令编码

指令编码是 MCU 发送给 LCD 驱动芯片的 “控制命令”，用于配置 LCD 的工作模式。常见指令及编码规则如下（以通用 HD44780 驱动芯片为例）：

• 初始化指令：如 “功能设置”（0x38 表示 8 位数据总线、2 行显示、5×8 点阵）、“显示开关控制”（0x0C 表示开启显示、关闭光标）；
• 操作指令：如 “清屏指令”（0x01，清除屏幕所有显示内容）、“光标移动指令”（0x10 表示光标向左移动 1 位）。

指令编码需通过 “RS=0” 的状态传输，确保 LCD 驱动芯片识别为控制命令。

数据编码

数据编码是 MCU 发送的 “显示内容数据”，分为两类：

• ASCII 码数据：用于显示英文字符、数字及符号，如显示字符 “A” 需传输 ASCII 码 0x41，显示数字 “5” 需传输 0x35；
• 自定义点阵数据：用于显示中文、特殊图标，需提前将字符点阵（如 16×16 中文点阵）转换为二进制数据，再通过数据总线传输。例如，16×16 中文需 32 字节数据，分上下两部分传输至 LCD 显存。

传输时序编码

时序编码是确保指令 / 数据准确传输的电平时序规则，核心参数包括：

• 建立时间（tSU）：指令 / 数据在 E 引脚触发前需保持稳定的时间（通常≥40ns）；
• 保持时间（tHD）：E 引脚触发后，指令 / 数据需继续保持稳定的时间（通常≥10ns）；
• 使能脉冲宽度（tPW）：E 引脚高电平的持续时间（通常≥230ns）。

不同速率的 MCU 需匹配 LCD 的时序要求，避免因时序不匹配导致数据传输错误。

MCU接口的优缺点

LCD 液晶屏 MCU 接口的特性决定了其适用场景，需从优势与局限两方面客观分析，帮助开发者合理选型。

核心优势

• 控制逻辑简单，开发门槛低：无需专用显示控制器，MCU 可直接通过 GPIO 与数据总线控制 LCD，驱动代码简洁（如初始化仅需发送 3-5 条指令），适合嵌入式新手开发；
• 硬件成本低，资源占用少：无需额外芯片（如 SPI/LCD 控制器），仅需少量电阻（限流）、电容（滤波）即可搭建电路，4 位数据总线模式还能节省 MCU IO 口资源；
• 兼容性强，适配范围广：支持 8 位 / 4 位数据传输，兼容多数 8 位（51 单片机）、32 位（STM32、ESP32）MCU，且适配中小尺寸 LCD（通常≤5.0 英寸），覆盖工业控制、智能家居、手持设备等场景；
• 实时性较高，响应速度快：并行传输模式下，指令与数据的传输延迟低（微秒级），适合对显示实时性有要求的场景（如工业设备的参数实时显示）。

主要局限

• IO 口占用较多，扩展性受限：8 位数据总线需占用 8 个数据引脚 + 3 个控制引脚（共 11 个 IO 口），若 MCU IO 口资源紧张（如小型 8 位 MCU），会限制其他外设（如按键、传感器）的接入；
• 传输速率有限，不适合大尺寸 LCD：并行传输的速率受 MCU GPIO 驱动能力与时序限制，无法满足大尺寸 LCD（如≥7.0 英寸）的高分辨率（如 1024×600）显示需求，易出现画面卡顿；
• 抗干扰能力较弱，传输距离短：无差分信号或校验机制，数据传输易受电磁干扰（如工业环境中的电机干扰），且传输距离通常≤10cm，无法实现远距离控制（如 LCD 与 MCU 分离安装的场景）；
• 不支持多屏控制，灵活性不足：单个 MCU 通常仅能控制 1 块 LCD，若需多屏显示（如多模块联动的工业设备），需额外增加 MCU 或切换为 SPI/I2C 接口。

总结

LCD液晶屏MCU接口以 “简单、低成本、高兼容性” 为核心优势，是中小尺寸 LCD（≤5.0 英寸）与嵌入式 MCU 交互的理想选择，尤其适合工业控制、智能家居、手持设备等对显示实时性要求较高、成本敏感且 IO 口资源充足的场景。其通过明确的硬件定义（控制 / 数据引脚）、标准化的编码格式（指令 / 数据 / 时序），实现了 MCU 对 LCD 的直接控制，降低了开发门槛与硬件成本。

但需注意，MCU 接口的 “IO 口占用多、传输速率有限” 等局限，使其不适合大尺寸高分辨率 LCD、IO 口紧张的小型设备或远距离控制场景。开发者在选型时，需结合 LCD 尺寸（≤5.0 英寸优先）、MCU IO 口资源（≥11 个 IO 口推荐 8 位总线，≥7 个 IO 口推荐 4 位总线）、显示实时性（微秒级需求优先）及抗干扰要求（工业环境需增加屏蔽措施）综合判断。

未来，随着 MCU 集成度的提升（如内置 LCD 控制器）与低功耗技术的发展，MCU 接口将进一步优化 IO 口占用问题，同时通过时序优化提升传输速率，持续在中小尺寸 LCD 应用中发挥重要作用。
