• LCD显示器的结构和原理
    2023-04-25

    LCD显示器的结构和原理

    为了有效地生活,你必须拥有足够的信息 - N Wiener 华之晶想给大家介绍一下LCD显示屏的基本结构和原理。 1)液晶显示器的广泛应用。 人们对外部世界的感知完全依赖于我们的视觉、听觉、触觉、味觉和嗅觉。在正常情况下,我们80%的信息是通过视觉获得的。液晶显示器(LCD)作为现代最重要的显示设备,越来越多地应用于电子产品中,成为人与设备之间的交互界面,成为我们获取信息的最重要工具。 2)液晶显示器的发现历史。 1888年,奥地利布拉格德国大学的植物生理学家Friedrich Reinitzer发现了液晶及其偏振光特性。此后,各种关于液晶的研究和应用相继展开。1973年,日本夏普公司首次用它来制作电子计算器的数字显示屏幕。 3)液晶显示器的结构 液晶显示器是由两片含有透明电极(ITO电极)的上下玻璃片组成。定向的液晶被夹在电极之间。然后在电极的外面贴上一个偏振片。这就是最简单的液晶显示器的基本结构。在此基础上,可以添加驱动电路、连接介质或背光源,形成液晶显示模块。 4)液晶显示器的原理 A)偏振片的作用。 非偏振光通过偏振片后,其他偏振方向的光会被吸收或反射,只有与偏振片相同偏振方向的线性偏振光才能通过。如果这时,在线性偏振光的前面有一个与线性偏振光的偏振方向垂直的偏振片,那么最后没有任何光可以通过后面的偏振片,那么就是暗态。 B)液晶的作用 液晶显示器中使用的液晶是Nematic液晶。 对准层中的相位对准液晶将在摩擦对准的方向上扭曲,如下图左侧所示。光线通过一层偏振片后,未偏振的光线变成了线偏振的光线,此时线偏振的光线的偏振方向会沿着液晶分子的扭曲方向扭曲。最后,偏振方向与第二层偏振片的方向相同。这时,光可以通过,没有显示出来。如果在透明电极之间施加电场,液晶分子在电场的作用下会平行于电场方向排列,失去改变光的偏振方向的功能,这样到达第二层偏振片的偏振光的偏振方向与偏振片一致。电极的偏振方向与暗态垂直,并显示出电极所显示的图案。 C) 电极图案的方式 显示图案的电极设计的基本图形如下。 上部和下部图形重叠,形成电场的部分可作为显示图案。其他部分作为电极控制引脚拉出。 一般来说,断码产品的显示多以7段 "8 "和其他模式为主。但由于显示的内容变化较小。甚至像 "sinocrystal "这样的字符也不能明确表达。 这种图形只能显示相对简单的内容。如果你需要显示复杂的内容,你需要一个点阵像素的图形设计。 点阵像素可分为字符点阵和图形点阵。 常用的字符点阵是由5*8像素的点阵组成,如下图所示。 图形点阵通常使用16的倍数作为点阵的像素数。这是因为16*16的点阵可以作为一个比较复杂的文本的字符。下图是汉字在48*16图形点阵中的应用。 5)显示原理对应用领域的意义 对基本原理的深入研究,必然会带来行业的繁荣和发展。 华之晶自2008年成立以来,在液晶显示领域工作了十年,对产品的原理和制造工艺有深入的了解和研究。所以我们能清楚地知道客户的痛点,从产品推荐到产品设计和后续软硬件支持,以及量产后的交付,我们都能提供更专业的服务。正是由于这些优势,我们的产品在工业、医疗、汽车、家电等领域得到了广泛的应用。 以上是液晶显示器的显示原理。这么复杂的液晶显示器是怎么做出来的?相关内容请参考我们关于产品制造的文章。 作为LCD显示屏制造商,如果您有兴趣,Sinocrystal愿意与您分享更多相关信息。请按您的要求给我们发邮件。 TFT-LCD,OLED,黑白屏,段码屏,触摸屏,工业级液晶屏...
    查看更多
  • TFT LCD显示技术
    2023-04-11

    TFT LCD显示技术

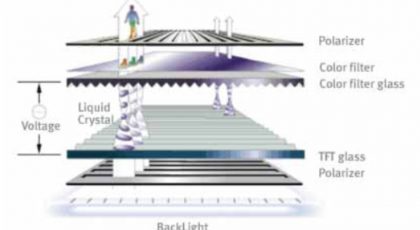

    什么是TFT? TFT LCD(薄膜晶体管液晶显示器)是一种薄型显示器类型,它具有类似三明治的结构,液晶填充在两块玻璃板之间。 TFT玻璃的TFT数量与显示的像素数量一样多,而彩色滤光片玻璃有彩色滤光片,可以产生颜色。液晶根据彩色滤光片玻璃和TFT玻璃之间的电压差而移动。背光提供的光量是由液晶的移动量决定的,以便产生颜色。 同样设计于20世纪80年代末,TFT显示技术只是液晶显示器的另一种变体,与现有的无源矩阵液晶显示器相比,它具有更高的色彩、对比度和响应时间。 TFT显示器的特点 TFT显示技术经过多年的发展,在当今社会已经相当普及。那么这种技术的TFT液晶显示模块有什么特点呢。 卓越的色彩显示--适用于需要它的技术或渴望彩色屏幕的消费者。 不仅颜色一流,而且清晰度突出 与OLED相比,具有更长的半衰期,(半衰期是指在显示屏的亮度达到首次开启时的50%之前的时间,以小时为单位),并且有不同的尺寸,从不足一英寸到超过15英寸不等。 电容式触摸屏或触摸面板,在大多数智能手机中都有,可以实现额外的功能,特别是缩放和滚动。 电阻式触摸板,成本较低,通常是大多数TFT设备的标准配置。 纵横比控制,指的是屏幕在硬件层面上保持源图像的纵横比的能力,以及1:1的像素映射,用于将源分辨率中的具体像素数量 "映射 "到屏幕上的像素上。 没有 "重影"(重影是指图像在短时间内保持亮光,而它应该是关闭的)。 多种多样的显示器,可以通过各种总线类型进行连接,包括红/绿/蓝的18位和24位,LVDS,以及CPU的8位和16位--许多控制器允许在同一个TFT屏幕上有两个或多个不同类型的接口 TFT显示技术的优势 有了TFT显示技术,更少的能源消耗是一个大问题,特别是在处理更大的屏幕时,当然更少的电力意味着更低的成本,总体而言。能见度更清晰,意味着没有几何失真,这对这些疲惫的老眼来说是很好的。屏幕的响应时间和物理设计也很吸引人。TFT显示器还可以节省空间,几乎可以放在办公室或家里的任何地方,因为有明亮的照明功能和清晰的图像。   TFT显示技术的缺点 TFT屏幕的一些缺点涉及到视角问题,会产生失真,导致图像不够完美。静态分辨率,即分辨率不能改变,也可能造成问题,但较新的型号似乎已经解决了这个问题。显示颜色的准确性并不完美,特别是强烈的黑色和明亮的白色,所以在打印图像时,可能无法显示颜色的光谱。 TFT-LCD,OLED,黑白屏,段码屏,触摸屏,工业级液晶屏
    查看更多
  • SSD1306(OLED驱动).PDF免费下载
    2023-04-06

    SSD1306(OLED驱动).PDF免费下载

    SSD1306.PDF SSD1306是一款单片CMOS OLED/PLED驱动器,具有有机/聚合物发光控制器二极管点阵图形显示系统。它由128个段和64个公共部分组成。这个IC是为普通阴极型OLED面板设计。 SSD1306内置对比度控制、显示RAM和振荡器,减少了外部组件和功耗。它有256级亮度控制。数据/命令是从通用单片机通过硬件可选的6800/8000系列兼容并行接口发送,I2C接口或串行外围接口。它适用于许多紧凑型便携式应用程序,例如手机副显示屏、MP3播放器、计算器等。 功能 •分辨率:128x64点矩阵面板 •电力供应 IC逻辑的o V= 1.65V到3.3VDD 面板驱动oV= 7V至15VCC •用于矩阵显示 oOLED驱动输出电压,最大15V 最大源电流:100uA 共同最大下沉电流:15mA o256步进对比亮度电流控制 •嵌入式128 x 64位SRAM显示缓冲区 •Pin可选择的MCU接口: o8位6800/8080系列并联接口 o3 /4线串行外围接口 oIC接口2 •可在水平和垂直方向连续滚动屏幕 •RAM写入同步信号 •可编程帧速率和多路复用比 •行映射和列映射 •芯片上的振荡器 •COG和COF芯片布局 •操作温度范围广:-40℃至85℃ 特征 分辨率:128 x 64点矩阵面板 •电源 对于IC逻辑,o V DD=1.65V至3.3V 对于面板驱动,o V CC=7 V至15 V •用于矩阵显示 o OLED驱动输出电压,最大15V o段最大源电流:100uA o公共最大吸收电流:15mA o 256阶对比亮度电流控制 •嵌入式128 x 64位SRAM显示缓冲器 •引脚可选MCU接口: o 8位6800/8080串并联接口 o 3/4线串行外围接口 o I 2 C接口 •水平和垂直方向的屏幕保存连续滚动功能 •RAM写入同步信号 •可编程帧速率和多路复用比率 •行重新映射和列重新映射 •片上振荡器 •COG和COF芯片布局 •工作温度范围广:-40°C至85°C 详情请点击SSD1306 规格书下载PDF TFT液晶屏规格书-资料下载
    查看更多
  • 9月来访客户
    2019-09-24

    9月来访客户

    华之晶——9月客户来访 美国客户来访 客户参观工厂 客户检查样品
    查看更多
  • 液晶是一种物质状态,如液体、固体和气体。
    2018-10-11

    液晶是一种物质状态,如液体、固体和气体。

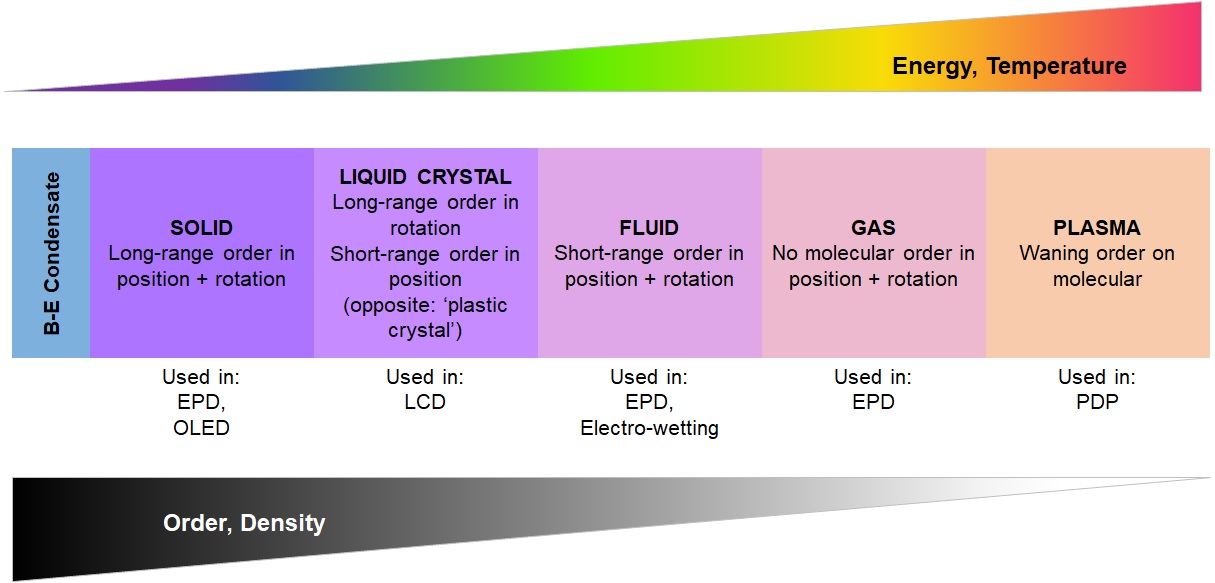

    液晶是一种物质状态,如液体、固体和气体。术语“液晶”用于表示在特定条件下呈现液相的材料。为了了解液晶相与液相或固相的区别,有必要了解这些相的定义。 区别在于物质在分子、原子或亚原子水平上的顺序。秩序是物质内部储存能量的函数,因此也是物质温度的函数。因此,可以说温度等于运动。绝对零度(0开尔文)下没有运动。非常接近绝对零度,一种叫做“玻色-爱因斯坦凝聚态”的物质状态可以存在。离绝对零稍远一点,我们有固体,其特征是组成物质的分子、原子和离子的有限运动。这种有限运动是分子内部的振动,是围绕固定位置的振动。例如,在晶体中,分子内的重心围绕晶格上的固定位置振动,而非球形分子的总取向则围绕优选取向振动。 当固体熔化时,这种长程有序(固定的平均位置,固定的平均方向,数千个分子单元)就会分解。当达到熔点时,如果两个长程有序(位置和方向)同时消散,就会形成液相。在液体中,仍有一定程度的有序性,但只在很短的范围内(即几个分子之间)。水分子之间的氢键就是一个很好的例子。当温度升高时,这个短程序消失,分子在运动中变得完全独立时,我们说的是气体或蒸汽。最后,当电子或其他亚原子粒子失去它们相对于分子其余部分的顺序时,我们谈到等离子体。 自然界并不要求每一个相都是形成的:有些物质可以在没有液相的情况下从固态变成气态。自然也不要求在同一温度下,位置顺序和方向顺序在一个步骤中消失。根据环境条件,如混合物中的压力或溶剂浓度,当改变材料的温度时,可能会跳过相或出现附加相。如果在熔点处失去了位置顺序,但在较高的温度下保持了方向长程顺序,则形成液晶相。所有取向的长程有序度丢失的温度称为清点,因为在这样的温度下,典型的乳白色液晶转变为透明液体。 在保持方向顺序的情况下,位置长程顺序会逐步丢失。结果表明,它们之间可以存在许多不同几何形状和不同相变温度的液晶相。在某些阶段,液晶是分层排列的。它们被称为近晶相,字母用来区分不同的几何结构(近晶a,smc,smi…)。柱状相的分子排列成柱状。无长程位置顺序的液晶相称为向列相,在显示器中应用最为广泛。
    查看更多
