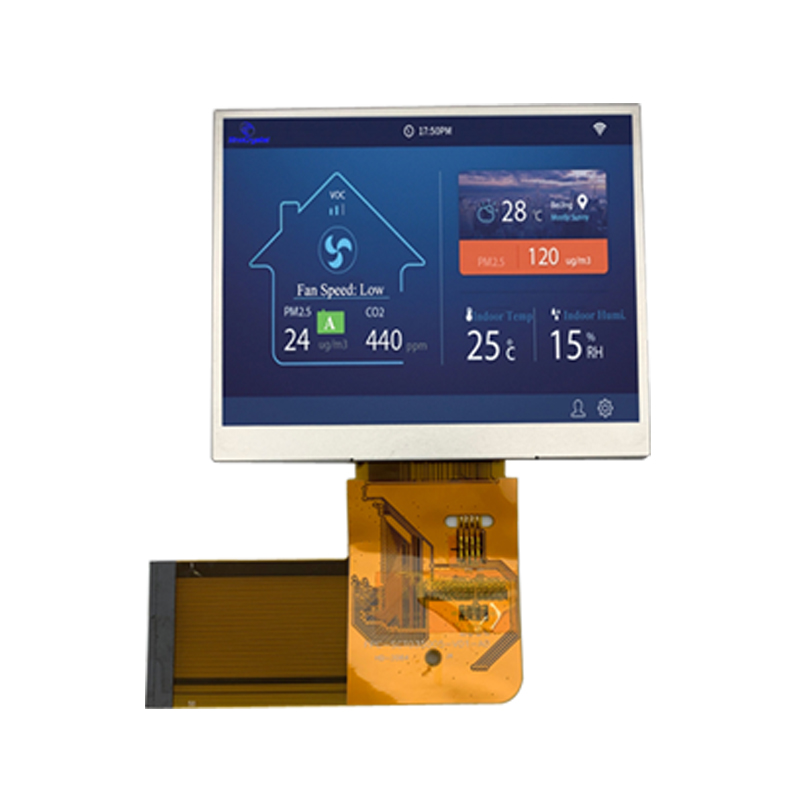

在当前的科技市场中，液晶屏仍然具有许多优势。尽管新型显示技术如OLED和MicroLED等正在崛起，但液晶屏仍然在许多方面具备以下优势： 1. 成熟的制造工艺和规模化生产：液晶屏技术已经存在多年，并且已经建立了成熟的制造工艺和规模化生产体系。液晶屏厂家已经积累了丰富的经验和技术知识，能够以相对较低的成本和高效率生产大量的液晶屏产品。 2. 良好的成本效益：液晶屏的生产成本相对较低，这使得它们在广泛应用的电子设备中具有竞争优势。液晶屏厂家能够通过规模化生产和技术创新降低成本，并将这一优势传递给最终用户。 液晶屏 3. 多样化的应用场景：液晶屏广泛应用于各种电子设备，包括智能手机、平板电脑、电视、计算机显示器等。液晶屏具有较高的分辨率、色彩还原度和对比度，能够提供清晰、生动的图像和视频显示效果，适应了多样化的应用需求。 4. 长期可靠性和稳定性：液晶屏产品经过多年的发展和改进，已经在稳定性和可靠性方面得到验证。它们经受住了时间和环境的考验，能够在长时间使用中保持稳定的性能和显示效果。 5. 潜在的技术创新空间：虽然液晶屏技术相对成熟，但仍有不少技术创新的空间。液晶屏厂家可以通过改进屏幕的刷新率、色域范围和亮度等方面，提升产品的性能和用户体验。此外，液晶屏与其他新型显示技术的结合，如Mini-LED背光等，也为液晶屏带来了新的发展机遇。 总的来说，尽管液晶屏在新型显示技术的竞争下面临一些挑战，但它们仍然在成本效益、应用广泛性和稳定性方面具备优势。液晶屏厂家华之晶仍在努力创新和改进技术，以满足不断变化的市场需求。 限于篇幅的限制，深圳液晶模块厂家华之晶LCM工程人员在本文中向大家介绍了液晶屏持续的技术创新与多样化应用。更多产品知识，请浏览本栏目：https://www.hzjlcd.com/_nc1

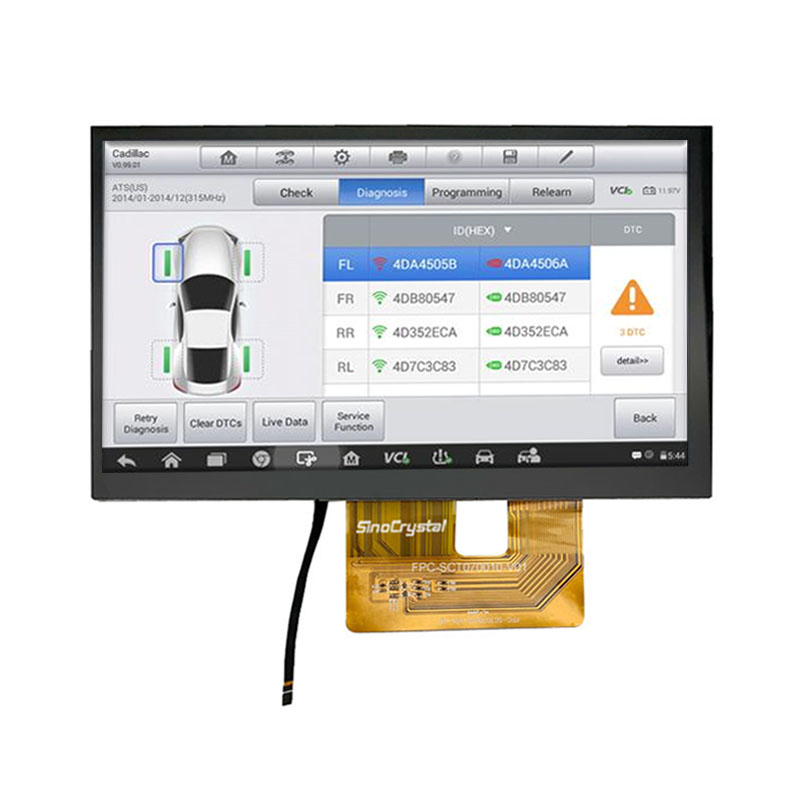

液晶显示屏的阻燃剂是一种能够在火灾或高温条件下减缓或防止物质燃烧的材料，选择合适的阻燃剂可以提高设备的安全性，并能够满足安全标准的要求，在LCD液晶屏的制造过程中，常用的阻燃剂有以下几种：   1.阻燃剂溴类化合物   溴类化合物是目前应用最广泛的液晶显示屏阻燃剂之一，它们包括溴化异丙基、六溴联苯和十二溴二苯醚等，这些化合物主要是添加在基质中，以达到阻燃的目的，溴类化合物的优点是阻燃效果好，并且成本较低，但使用过程中可能会产生环境污染和毒性问题，因此在一些国家已经被禁止使用。 LCD液晶屏   2.阻燃剂磷酸系列化合物   LCD液晶屏磷酸系列化合物如三氯磷酸和三苯氧基磷酸等，常常被用作液晶显示器背板材料的阻燃剂，这些化合物具有热稳定性和氧化稳定性，能够在高温下有效地发挥阻燃的作用，同时不会像溴类化合物那样对环境产生污染，因此被广泛应用。   3.阻燃剂氮系列化合物   LCD液晶屏氮系列化合物如聚氨酯、环氧氨基三苯酚和膨胀型聚氨酯等，也是液晶显示器背板材料的常用阻燃剂，这些化合物具有良好的阻燃性能和耐高温性能，但在价格上相对较高，此外，它们的应用范围仍需要进一步研究和开发。   LCD液晶屏阻燃材料的选择主要取决于液晶显示器应用场景的要求，在选择时应综合考虑各种因素，如阻燃性能、成本、环保及生产工艺等方面的综合因素，以确保在保证安全性的同时，保持合适的成本和市场竞争力。 限于篇幅的限制，深圳液晶模块厂家华之晶LCM工程人员在本文中向大家介绍了LCD液晶屏的阻燃剂有哪些。更多产品知识，请浏览本栏目：https://www.hzjlcd.com/_nc1

液晶显示模块是一种常见的显示器件，如电视、电脑显示器和智能手机，它能够利用电场控制液晶分子的定向，从而实现图像的显示，下面我将详细介绍液晶屏显示模块的工作原理，包括外部结构和内部电路。   一、外部结构   液晶屏显示模块由若干层组成，包括液晶材料层、微透镜层、偏振板层等，[图1]如下所示，其中液晶材料层主要由液晶分子和色滤等组成，液晶分子有液晶分子方向膜（aligned）和非液晶分子方向膜（unaligned）两种，前者可以指定液晶分子排列方向，后者则无法指定。   二、内部电路   液晶屏显示模块内部电路包括像素驱动电路、行列扫描电路等，行列扫描电路主要是对图像进行扫描和行列时序控制，使得液晶屏像素可以按照正确的顺序显示，像素驱动电路则会根据扫描信号和图像信号的输入，控制每一行的像素点逐个点（即逐个电压值）进行显示，而像素驱动电路内部分为源和栅驱动电路两层，通过不同的控制方式来控制液晶分子的旋转和改变密度。   液晶屏显示模块   三、工作原理   液晶屏显示模块可以通过改变液晶分子的排列方向，使得光线透过不同方向的液晶分子，从而实现图像的显示，液晶分子的排列方向有三种：垂直排列、平行排列和斜向排列，而电极则通过电压控制液晶分子的排列方向，从而实现显示效果。   在LCD中，全刻度模式即为刻度为255，对应的二进制值为11111111，电压较大为5V（或10V），AC驱动和DC驱动都是基于在两个驱动电极之间加电信号，可以分别造成正负电压和电压变化，从而改变液晶分子的排列方向，如图2a所示，当两个电极的电压相同时，液晶分子保持垂直状态，而图2b所示的斜向排列则是由于电压不一样的结果，在图2c所示的平行排列中，则是在电极间加上了交流信号来改变排列方向，造成像素控制和光线透过程度不同，从而形成灰度图像。   总之，在LCD显示模块中，电场控制液晶分子的排列方向，通过色滤器层和微透镜层来调节亮度、色彩饱和度和反射率，从而显示出具有高清清晰、鲜活色彩的图像。 限于篇幅的限制，深圳液晶模块厂家华之晶LCM工程人员在本文中向大家介绍了液晶屏显示模块工作原理。更多产品知识，请浏览本栏目：https://www.hzjlcd.com/_nc1

TN全称为Twisted Nematic(扭曲向列型)面板，低廉的生产成本使TN成为了应用最广泛的入门级液晶面板，在市面上主流的中低端液晶显示器中被广泛使用。 TN面板多是改良型的TN+film，film即补偿膜，用于弥补TN面板可视角度的不足，改良的TN面板的可视角度都达到160°，当然这是厂商在对比度为10∶1的情况下测得的极限值，实际上在对比度下降到100:1时图像已经出现失真甚至偏色。 作为6Bit的面板，早期的TN面板配合6bit驱动IC只能显示红/绿/蓝各64色，最大实际色彩仅有262.144种，通过“抖动”技术可以使其获得超过1600万种色彩的表现能力，只能够显示0到252灰阶的三原色，所以最后得到的色彩显示数信息是16.2 M色，而不是我们通常所说的真彩色16.7M色；加上TN面板提高对比度的难度较大，直接暴露出来的问题就是色彩单薄，还原能力差，过渡不自然。后期配合8bit很大程度上解决了这个问题，并且能够显示0到255灰阶的三原色,总共256个灰阶,实际上，决定色彩的关键因素并非在于面板类型，而是驱动IC。 过去99%的TN面板都提供了16.2M色彩，因此人们也就顺理成章地认为TN与16.2M存在着必然的联系。同时16.7M色彩又是广视角面板的专利，所以也就给用户留下了这样的一个印象——TN面板等于16.2M色彩，广视角面板等于16.7M色彩。 液晶显示彩色的原理是背光板上对应每个象素点的位置都有三条分别只透红绿蓝光的滤光条带，每个象素的每个条带处都有独立的电路驱动对应位置的液晶分子转动，从而不同亮度的红绿蓝三色光混合，使人眼感受到各种颜色。电压加得高转角就大，电压加得低转角就小，是无级调节。驱动电压从最高到最低分2n份就可以使液晶显示n位色。因此稍微长点脑袋的人都知道根本没有什么板只支持多少位色的说法。对任意一块液晶板只有加多少位驱动颜色显示最好的问题。 也就是说，不论TN或者广视角面板，如果加载的是6bit IC，那么它的色彩数就是16.2M（经过抖动处理），如果加载8bit IC，那么色彩数就是16.7M。按照我们前面总结过的，面板类型与色彩并无关系，那么也就可以推论到，广视角面板也可以搭配6bit IC，提供16.2M色彩。 TN面板的优点是由于输出灰阶级数较少，液晶分子偏转速度快，响应时间容易提高。另外三星还开发出一种B-TN(Best-TN)面板，它其实是TN面板的一种改良型，主要为了平衡TN面板高速响应必须牺牲画质的矛盾。同时对比度可达700∶1，已经可以和MVA或者早期PVA的面板相接近了。台湾很多面板厂商生产TN面板，TN面板属于软屏，用手轻轻划会出现类似的水纹。 导光板是什么？ 限于篇幅的限制，深圳液晶模块厂家华之晶LCM工程人员在本文中向大家介绍了什么是TN面板。更多产品知识，请浏览本栏目：https://www.hzjlcd.com/_nc1...

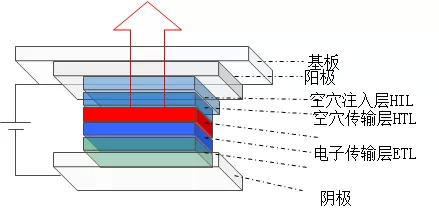

OLED显示元件的基本结构包括阳极、阴极以及夹在其间的发光层例如，在透明基板上依次层叠阳极的铟锡氧化物(ITO)透明电极、有机功能层及阴极的Mg / Ag金属电极。 依据OLED材料在器件中的功能及器件结构的不同，OLED材料可区分为空穴注入层（HIL）、空穴传输层（HTL）、发光层（EML）、电子传输层（ETL）、电子注入层（EIL）等材料。 下面我们就综合说说各类材料： 1、阴极和阳 作为阳极材料的条件： 良好的导电性 良好化学及形态稳定性 功函数需要与空穴注入材料的HOMO能级匹配。 常用阳极材料：透明导电氧化物及金属两大类。 导电氧化物：ITO、ZnO、AZO(Al：ZnO)等，导电氧化物通常在可见光区接近透明。 金属：高导电性，不透光。如果要让金属电极透光，其厚度要足够薄。膜厚需小于15nm才在可见光区有足够穿透度。 低功函数碱金属和碱土族金属或镧系元素均可以做为阴极材料，但是由于低功函数金属在大气中稳定性差，抗腐蚀能力不好，具有易被氧化或玻璃的缺点。 一般会选用MgAg(1:9)合金： Ag：改善阴极稳定性，蒸镀过程中，提升在Alq3附着性。 Mg：低功函数，作为阴极组件时在电流驱动下不会发生镁扩散。 MgAg厚度：在500nm处透过率为43%。 2、空穴注入层 引入空穴注入材料的目的： 由于阳极与空穴运输材料的HOMO能级差较大，增加空穴注入材料将利于增加界面间电荷注入，最后还能改进器件的效率与寿命。 要求：HOMO能级与ITO功函数最匹配。 有时会与空穴运输材料混合采用，有机空穴注入材料通常也有空穴运输能力。 另一种帮助注入空穴办法--缓冲层：在ITO上蒸镀一层非常薄的0.5~2nm绝缘物质，如SiO2、CFx、LiF等，都可以改进空穴注入效率，降低驱动电压。 但是缓冲层都有最佳厚度，超过厚度，驱动电压反而会增加。 注入能障越大，最佳缓冲层厚度越大。 3，电子注入层 电子注入材料作用： 帮助电子从阴极注入有机材料。 通过采用电子注入材料，以便能使用抗腐蚀高功函数金属，如Al、Ag作为阴极。 常用材料： 碱金属化合物，如氧化锂，硅酸钾等； 碱金属醋酸盐类； 碱金属氟化物，常用是LiF。 4，空穴运输层 空穴运输材料要求： 高迁移率，在HTL/阳极界面能够减少能垒， 高耐热稳定性， 及自然形成无针孔缺陷的好的薄膜状态 具有高玻璃化温度（Tg）的空穴运输材料能够在蒸镀器件过程中形成稳定的非结晶形结构，那么形成的薄膜将不易产生针孔。 常用材料： 三芳香胺类化合物，优点具有高Tg，和优良表面稳定性。 空穴传输材料大多数空穴传输材料属于芳香胺类荧光化合物。 因为多级胺上的N原子具有很强的给电子能力而显示出电正性,在电子的不间断地给出过程中表现出空穴迁移特性,并且具有高的空穴迁移率。 三种空穴传输材料 非结晶形分子材料结构设计方案： 以非平面分子结构增加分子几何构形； 导入巨大及高分子质量取代基，借以提高分子体积及分子质量； 利用刚硬基团或由有机分子间氢键与非平面分子的结合，以提高分子有效质量。 5，电子运输层 能使OLED效率显著提升的电子传输材料需具备以下性质： 良好的电子迁移率（大部分有机材料电子传导速率远远小于空穴传导速率） 合适的LUMO和HOMO值，使电子有小的注入能障，减小起始工作电压，且具有最好的空穴阻挡能力。 必须具备高玻璃转移温度和热稳定性，这样可以避免组件在驱动时产生焦耳热，避免缩短组件寿命，特别是在高电场强度和高电流密度下。 经过热蒸镀或者旋转涂布的方式形成均匀、无微孔的薄膜。 具有形成非结晶性薄膜的能力，以避免光散射或结晶所产生的衰变。 在有机电致发光器件中电子传输材料占有特殊重要的地位。 一般来说,电子传输材料都是具有大的共轭平面的芳香族化合物,它们大都有较好的接受电子能力,同时在一定正向偏压下又可以有效的传递电子。 其中,1, 3, 4- 二唑和1,2, 4- 三唑是目前应用最广泛的电子传输材料。 此外,增加二唑结构单元数有利于改善其电子传输性能,为此许多超支化结构高度对称的星型和树枝型二唑衍生物被合成出来。 6，发光材料 二十世纪80年代末发展起来的有机薄膜电致发光材料,由于其具有低压直流驱动、高发光效率和亮度及颜色可调、易加工成膜等优良特性而备受人们关注。 到目前为止,已合成出了包括有机小分子和高分子在内的各种性能优良的有机薄膜电致发光材料。 小分子OLED材料：有机染料、颜料、金属配合物、共轭分子、共轭寡聚物等； 高分子OLED材料：聚苯乙炔，聚噻吩类的有机共轭聚合物等； 这些材料的性能与质量直接关系到OLED器件的性能和寿命。 发光层基本上可以分为两类, 最常见的是电致发光体本身已具有载流子输送的性质,即主发光体。 它又可分为传输电子和传输空穴两种。 另外一种为客发光体,通常是一些强荧光的有机染料,用共蒸镀的方法分散在主发光体中,它们接受来自被激发的主激发体的能量,经能量传递而导致不同颜色(蓝、绿、红)的产生。 发光层作用： 电子空穴注入复合形成激子，激子不稳定释放能量或者光子回到基态。 发光层要求以下性质： 固态下有高荧光或磷光效率 良好热稳定性和化学稳定性...
