在 LCD 显示技术领域，华之晶始终致力于为用户提供高品质的显示产品与可靠的解决方案。残影（Image Persistence）是 LCD 屏幕使用中可能出现的一种常见现象，广泛存在于各类液晶显示屏中。本文将从机理出发，解释残影现象的成因，并提供实用的避免建议，帮助用户更好地理解、使用和维护屏幕。 一、残影现象的机理与分类 残影通常分为两种类型：短时残影（暂时性残影） 和 长时残影（永久性残影，也称“烧屏”）。它们的成因不同，性质也不同，理解其区别有助于我们更科学地应对。 1. 短时残影：可逆的离子聚集现象 短时残影是所有LCD 屏幕都可能出现的正常物理现象，并非产品质量问题。其成因主要源于液晶屏内部的物理特性： LCD 屏幕液晶盒中存在微量离子型杂质，这些杂质在生产过程中难以完全避免； 当屏幕长时间显示静态图像时，相当于施加了直流电压分量，导致离子在透明电极（如ITO）附近聚集； 离子聚集形成内建电场，干扰液晶分子对后续信号的响应，造成此前图像的暂时残留。 重要特性： 残影会自行逐渐消失，时间从几秒到几小时不等； 不影响屏幕寿命，也不会造成永久损伤； 可通过切换画面、播放动态内容等方式加速恢复。 2. 长时残影（烧屏）：不可逆的材料老化 长时残影通常由于屏幕长时间持续显示同一静态图像，导致内部材料发生化学变化： 直流电压分量引发取向层（如聚酰亚胺PI）的电化学降解； 取向层表面引导液晶分子的能力发生永久性改变； 导致部分区域预倾角（Pretilt Angle）和阈值电压（Threshold Voltage）出现差异，形成永久性残影。 重要特性： 不可逆，属于材料层面的老化损伤； 多见于屏幕老化或低质量面板； 需通过科学的使用习惯预防。 二、如何科学避免残影？实用建议指南 残影是 LCD 技术的固有特性，无法完全消除，但可通过良好使用习惯极大程度避免。 华之晶建议用户采取以下措施：  1. 避免长时间显示静态图像   设置屏幕自动休眠或屏幕保护程序；   使用动态壁纸或定期更换壁纸，均衡像素使用；   对于需要长期显示固定元素（如菜单栏、状态栏）的应用，建议间歇性切换显示内容或使用全屏模式交替显示。  2. 合理控制屏幕亮度   过高亮度会加速离子移动和材料老化，在保证舒适观看的前提下，适当降低屏幕亮度有助于延长屏幕寿命。  3. 启用像素刷新或屏幕移位功能（如支持）   部分高端显示设备提供此类功能，有助于减轻离子聚集。  4. 日常使用中注意内容切换   尽量避免屏幕连续数小时显示完全相同的静态画面。 三、华之晶的产品质量承诺 华之晶深知残影现象可能带来的困扰。因此，我们在产品研发和制造过程中严格执行高标准的质量控制： 精选抗老化性能更优异的材料（如高性能聚酰亚胺）； 优化驱动电路设计，减少直流电压分量； 实施严格的老化测试，筛查潜在的长时残影风险。 我们承诺为用户提供可靠耐用的显示产品。残影是一种可管理的物理现象，通过正确的使用方法和日常维护，用户可以最大限度地享受华之晶屏幕带来的优质视觉体验。...

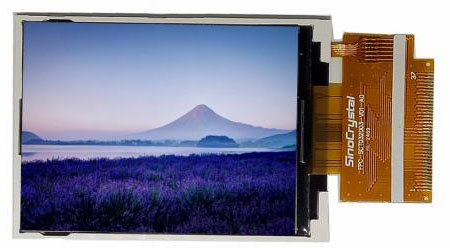

在当今时代，随着显示技术的飞速发展，LCD 液晶屏已广泛应用于消费电子、工业控制、车载显示等诸多领域，成为核心组件之一。其中，RGB 接口作为一种并行数字信号传输标准，凭借其高带宽、低延迟以及灵活的驱动方式，被大量应用于中高分辨率液晶屏的驱动方案中。本文将深入剖析 LCD 液晶屏 RGB 接口。 一、RGB 接口定义 RGB（Red, Green, Blue）接口是一种通过分离红、绿、蓝三种基本颜色信号来传输彩色图像的视频接口标准。在 RGB 接口传输过程中，红、绿、蓝三种颜色信号各自独立通过专用通道进行传输。这种分离传输方式确保了信号在传输过程中的纯净性，避免了不同颜色信号之间的相互干扰，从而能够呈现出更加清晰、准确的彩色图像，有效提升了显示质量。 二、RGB接口编码格式 RGB 接口常见的编码格式主要有以下三种： RGB888 ：每个像素包含三个通道，每个通道分量使用 8 位，所以一个像素用 24 位表示。这种编码格式能够提供丰富的色彩信息，支持高达 16777216 种颜色显示，因此常被应用于对色彩表现要求极高的高清显示屏中，如高端显示器、专业绘图设备等场景，以确保显示内容的色彩细腻、逼真。 RGB565 ：通道分量分别使用 5 位、6 位、5 位，一个像素用 16 位表示。与 RGB888 相比，RGB565 在一定程度上减少了数据量，同时仍能保持较为丰富的色彩显示，能够呈现出 65536 种颜色，适用于对色彩要求相对适中且对数据传输效率有一定要求的中低端显示应用，如一些普通车载显示屏、工业控制显示面板等，能够在保证基本色彩显示效果的前提下，降低硬件成本和数据传输负担。 RGB555 ：三个通道分量均采用 5 位，一个像素用 16 位表示。RGB555 与 RGB565 类似，但其色彩表示范围稍小，可显示 32768 种颜色。一般用于对色彩要求不高、更注重数据精简和传输效率的应用场景，如一些早期的移动设备屏幕或对显示色彩种类要求有限的特定工业显示设备等，在有限的硬件资源下实现基本的可视化显示功能。 三、RGB接口的优缺点 优点 ： 高刷新速度 ：RGB 接口占用资源较多，但这使得使用该接口的 LCD 刷新速度非常快，能够快速响应显示内容的变化，为用户带来流畅的视觉体验，尤其适合需要快速动态显示的场景，如游戏显示、视频播放等。 简单软件控制 ：在软件控制方面相对比较简单，开发者可以较为便捷地进行编程控制，降低了软件开发的复杂性和难度，提高了开发效率。 无需存储器写入 ：RGB 接口显示数据不需要写入存储器中进行处理，能直接写入 LCD 中进行显示，因此响应速度和刷新速度都比 MCU 接口快很多，有效减少了显示延迟，提高了显示系统的整体性能。 高保真显示效果 ：通过独立传输红、绿、蓝三原色信号，完整保留了原始色彩信息，支持高保真显示效果，能够准确还原图像的色彩细节，为用户提供直观、真实的视觉感受。 缺点 ： 电路复杂与资源占用 ：控制需要增加电路，这在一定程度上增加了硬件设计的复杂性和成本。同时，软件初始化也需要增加相应的程序，占用较多的系统资源，可能会对设备的整体性能产生一定影响，尤其在资源有限的嵌入式系统等应用中需要权衡考虑。 长距离传输问题 ：在长距离传输时，RGB 信号容易受到干扰，从而导致画面出现模糊、重影、色彩失真等现象，限制了其在一些需要长距离信号传输的应用场景中的使用，如大型户外广告显示屏等长距离显示系统的应用中，可能需要额外的信号补偿或采用其他更合适的传输方式来解决这一问题。 四、总结 RGB 接口作为一种重要的并行数字信号传输标准，在 LCD 液晶屏领域有着广泛的应用。其具备的高刷新速度、简单软件控制、无需存储器写入以及高保真显示效果等优点，使其在众多显示接口中占据一席之地，能够满足不同应用场景下对显示质量、传输效率等方面的需求。然而，它也存在电路复杂、资源占用多以及长距离传输易受干扰等不足之处。在实际应用中，我们需要根据具体的显示需求、硬件条件、成本限制等因素综合考虑，权衡 RGB 接口的优缺点，以选择最适合的显示接口方案，从而实现高效、稳定、优质的显示效果，为用户提供更加出色的视觉体验。...

在当今的电子显示领域，LCD液晶屏被广泛应用于各类设备中，然而在使用过程中，人们常常会遇到一种令人困扰的现象 ——缺画。缺画现象不仅影响了显示屏的视觉效果，还可能暗示着显示屏内部存在一些潜在的问题。 一、缺画现象的物理诱因 外力冲击或挤压是导致LCD 液晶屏玻璃损坏和线路损伤的主要物理因素之一，当受到外力作用时，玻璃的物理结构被破坏，内部的线路连接也会受到影响，从而出现缺画现象。而在大尺寸LCD屏中，由于其面积较大，内部线路复杂且分布相对分散，玻璃的支撑结构相对更为脆弱，因此更容易出现缺画问题。相比之下，小尺寸LCD屏由于体积较小，玻璃的强度和线路的布局相对更紧凑，所以缺画现象较为少见。 （一）包装与运输过程中的问题 1.在LCD液晶屏的包装环节，若未按照规范操作，将液晶屏放置不正确，使其在包装内部存在缝隙或不稳定的状态，那么在运输过程中，液晶屏就容易受到外部压力和震动的影响，进而导致玻璃破损和线路损伤。 2.在运输过程中，货物可能会受到各种外力，如车辆的颠簸、搬运时的碰撞等，这些外力都有可能传递到液晶屏上，造成物理损坏。 （二）拆解过程中的失误 在对LCD液晶屏进行拆解时，如果未遵循正确的拆解方法，使用了不当的工具或施加了过大的外力，就很可能导致线路破损。例如，在拆卸液晶屏的背光模组或电路板时，如果不小心扯断了连接线路，或者在拆解过程中对玻璃施加了不均匀的压力，都可能引发线路断裂或玻璃微裂，进而造成缺画现象。 二、不良来料引发的潜在危机 玻璃供应商所提供的玻璃来料质量参差不齐，是导致缺画现象的另一个重要原因。 1. 在玻璃线路生产过程中，若存在异物混入，这些异物可能会成为电化学腐蚀的根源。在电化学腐蚀的过程中，随着时间的推移，线路会逐渐被腐蚀。 2. 在出货时，由于腐蚀程度较轻，线路仍能维持一定的导电性，测试结果显示正常。但随着时间的增加，腐蚀不断加剧，最终线路完全断裂，从而导致缺画现象的出现。 三、如何应对缺画问题？ 在实际使用中，我们应当采取谨慎的操作方式，避免对LCD液晶屏施加外力冲击。 1.在包装过程中，要严格按照规范进行操作，确保将LCD 屏妥善放置，并在液晶屏四周添加足够的缓冲材料，如气泡膜、海绵等，以有效预防在运输过程中受到挤压和碰撞。 2.对于液晶屏生产厂家而言，需要在老化测试环节持续关注每批玻璃来料的老化数据，并适当延长老化测试时间，以便更准确地评估来料的质量稳定性。 3.及时将发现的问题反馈给供应商，督促其改善生产工艺和质量控制，从而提高玻璃来料的质量，减少因来料不良导致的缺画现象。...

作为现代电子设备的“显示窗口”，LCD液晶屏承载着90%以上的显示任务。然而在我们使用LCD液晶屏的过程中，有时会遇到屏幕显示异常的情况，其中最为常见的就是LCD液晶屏显示画面时出现的线条，本篇文章将为大家介绍这种现象。 什么是“缺画“ “缺画”实际上指的是LCD液晶屏在展示图像或字符时，出现的横向或纵向贯穿屏幕的线条。 “缺画”的表现形式 LCD屏缺画的主要表现形式为：横向或竖向的一条亮线，横向或竖向的一条暗线，横竖多条亮线。 1.亮线现象 亮线表现为LCD液晶屏上出现的横向或纵向出现的一条完整的明亮线条。这些线条通常较为明显，通过肉眼直观地观察到，线条可能在LCD屏幕的任意位置出现。 2.暗线现象 暗线表现为LCD屏幕的横向或纵向出现的一条完整的较暗的线条。这些线条通常不太明显，通过肉眼不仔细观察不太容易发现。 3.横竖线条不良现象 横竖线条表现为LCD屏幕的横向或纵向同时出现的一条或多条线条。可能是亮线也可能是暗线，一般情况下以亮线居多。这种现象通常较为严重，线条的数量可能比较多，且分布可能较为密集，与周围正常显示区域形成强烈对比，严重影响屏幕的显示效果。 这些现象的出现通常会影响屏幕的正常使用，具体表现形式因屏幕的损坏程度和位置而异。通过了解这些现象的特征，可以更好地识别并采取相应的措施。下篇文章我们将带您更深入地了解“缺画”,带大家了解导致“缺画”出现的原因。

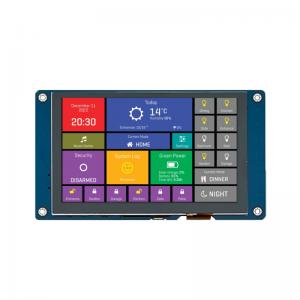

一、响应速度的定义与工业场景诉求 核心指标界定 工控屏响应速度通常以 “灰阶响应时间（GTG）” 为核心指标，指像素从一种灰度切换至另一种灰度的时间（单位：毫秒 ms），工业级应用普遍要求≤5ms，精密控制场景需达到 1-3ms。区别于消费级显示屏，工业场景还需兼顾 “触摸响应延迟”（≤10ms）和 “信号传输延迟”（含接口与驱动处理）。 工业环境的特殊诉求 工业控制具有 “实时性、连续性、高可靠性” 特征：生产线节拍以秒级计算，电力监控需毫秒级反馈故障，机器人控制依赖即时操作响应，这要求显示屏不仅 “快”，更要 “稳”—— 避免延迟波动、拖影或卡顿。 二、响应速度对工业控制的四大核心影响 （一）生产效率：直接决定作业节拍 流水线作业场景：汽车装配线、3C 产品组装线中，操作员需根据显示屏指令完成上料、检测、校准等动作。若响应延迟≥10ms，每道工序将增加 0.1-0.3 秒耗时，按单日 10 万次操作计算，累计影响产能 5%-8%。某电子厂案例显示：将显示屏响应速度从 8ms 优化至 3ms 后，SMT 生产线节拍提升 6.2%。 批量控制场景：PLC（可编程逻辑控制器）与显示屏的交互延迟，会导致设备启停、参数调整的指令执行滞后，尤其在多设备协同场景中，延迟累积可能引发生产节拍紊乱。 （二）操作安全性：规避风险的关键屏障 紧急工况响应：化工、冶金、电力等高危行业，操作员需通过显示屏快速触发紧急停机、参数急调等操作。研究表明：响应延迟每增加 5ms，紧急操作的反应时间将延长 0.2 秒，而工业事故中 “黄金处置时间” 往往仅 1-3 秒。某化工厂曾因显示屏延迟 12ms，导致操作员未能及时关闭反应釜阀门，引发轻微爆炸。 危险预警反馈：当设备出现超温、超压、过载等异常时，显示屏需即时高亮报警并更新数据。延迟会导致操作员误判风险等级，错过最佳处置时机。 （三）控制精度：影响精密操作与闭环控制 机器人与数控场景：工业机器人、数控机床的操作指令需通过显示屏实时反馈执行结果（如坐标位置、加工精度）。若响应延迟≥3ms，会导致 “视觉 - 操作” 偏差，例如机械臂焊接时出现焊缝偏移，CNC 加工时尺寸误差超 ±0.01mm。 闭环控制系统：在 PID（比例 - 积分 - 微分）控制中，显示屏作为 “数据反馈终端”，延迟会导致控制算法的参数调整滞后，引发系统振荡（如温度控制超调、压力波动），尤其在高精度注塑、激光切割等场景影响显著。 （四）设备寿命与维护成本：间接降低损耗 响应延迟易导致操作员 “重复操作”（如多次点击按钮、反复调整参数），增加设备机械磨损（如按钮、电机）和电气负荷； 拖影、模糊等问题会引发视觉疲劳，提高操作员误操作概率，间接导致设备损坏或产品报废，某汽车零部件厂统计显示：响应速度不足的显示屏导致的误操作损失占设备维护成本的 12%。 三、影响响应速度的关键技术因素 面板类型：TN 面板响应速度最快（1-3ms），但视角较窄；IPS 面板视角宽，但响应速度多为 5-8ms；工业级 OLED 面板可达到 0.1ms，但成本较高，适用于高端精密控制。 驱动芯片与接口：采用高速 LVDS、eDP 或工业以太网接口（如 Profinet），配合高性能驱动芯片（如 Mstar、Novatek 工业级方案），可减少信号传输延迟；传统 VGA 接口延迟可达 20ms，已逐步淘汰。 软件优化：工业级操作系统（如 Windows Embedded、Linux 实时内核）配合专属驱动，可降低系统调度延迟；触摸芯片的采样率（≥200Hz）直接影响触摸响应速度。 四、行业应用选型与优化建议 场景化选型标准 应用场景 推荐响应速度 面板选型 核心要求 流水线作业 ≤5ms TN/IPS 高稳定性、抗干扰 机器人 / CNC 控制 ≤3ms TN/OLED 低延迟、高刷新（≥60Hz） 电力 / 化工监控 ≤5ms IPS 宽视角、耐高温（-20~70℃） 户外工业场景 ≤8ms 高亮 IPS 抗强光、防尘防水 系统级优化方向 硬件层面：选用工业级高速面板与驱动方案，避免消费级配件； 软件层面：关闭冗余后台程序，优化显示缓存机制，采用实时操作系统； 环境适配：加强电磁屏蔽（工业场景电磁干扰严重，会增加信号延迟），控制工作温度（高温会导致面板响应速度下降 30% 以上）。 五、结论与未来趋势 工控显示屏的响应速度已成为工业控制 “实时性” 的核心支撑，其影响贯穿生产效率、安全、精度与成本全链条。随着工业 4.0 与智能制造的推进，5G、边缘计算等技术的融合将进一步降低系统延迟，未来工业显示屏将向 “亚毫秒级响应”“自适应环境延迟补偿” 方向发展。企业在选型时，需摒弃 “只看分辨率、忽视响应速度” 的误区，结合具体场景需求，实现 “速度与稳定性” 的平衡，为工业控制提供可靠的人机交互保障。...
