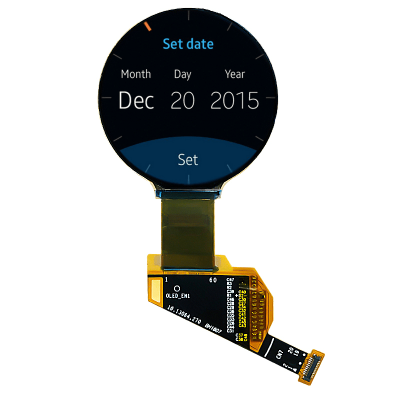

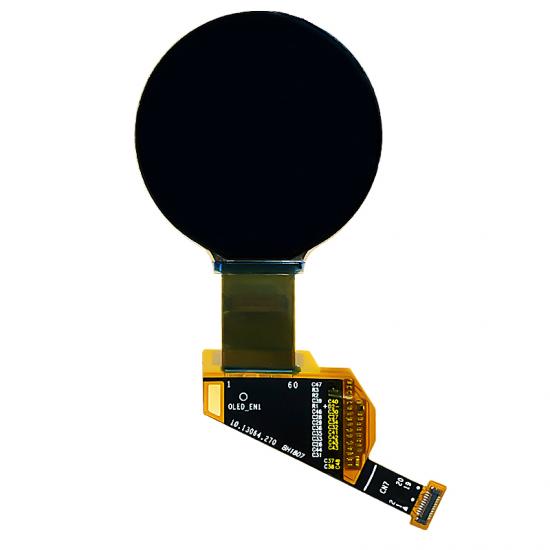

1.2寸 390*390 OLED显示屏

SCE11901-V01是一个圆形OLED显示器,COG类型,390*390分辨率,RM67162集成电路,MIPI/SPI接口,24针


  • 型号:

    显示屏
  • Size (inch)尺寸(英寸):

    1.2寸
  • Resolution:

    390*390
  • Outline Dimension (mm):

    33.22*34.72*0.68
  • Viewing Area (mm):

    32.72*32.72
  • Active Area (mm):

    30.42*30.42
  • Interface:

    MIPI/SPI
  • IC Part No.:

    RM67162
  • Color:

    单色 (White)
  • PIN:

    24
  • FPC type:

    连接器
  • 产品详细信息

基本情况





产品应用:智能手表

点阵:390*390

驱动IC:RM67162

接口:MIPI/SPI

外形尺寸:33.22*34.72*0.68

视野范围:30.42*30.42

引脚:24

FPC型:接头:BM28B0.6-24DP/2-0.35V(51)









绘图












通用规范


项目 规格  单位
模块大小 33.22 x 34.72 x 0.68 mm
 LTPS玻璃轮廓 33.22 x 34.72 mm
 封装玻璃轮廓 33.22 mm
 网点数 390 x 390 dots
活动区 30.42 mm
 对角线尺寸 1.19 inch
 像素间距 78*78 um
 玻璃厚度(LTPS玻璃) 0.2/0.2 mm





接口定义


别针号码 符号 类型 功能描述
1 ELVSS Power AMOLED电源负极
2 ELVDD
Power AMOLED电源正极
3 ELVSS Power AMOLED电源负极
4 ELVDD Power AMOLED电源正极
5 RESX I 此信号将重置设备,必须应用此信号才能正确初始化芯片。

有效低。
6 SWIRE O 电源芯片的swire协议设置引脚
7 VPP I OTP电源。

不用时别针打开。
8 GND Power 电源接地
9 TE O 撕裂效应输出
10 DSI_D0N I/O MIPI DSI数据0-
11 CSX I SPI启用时钟
12 DSI_D0N I/O MIPI DSI数据0+
13 SCL I 串行时钟
14 GND Power 电源接地
15 DCX I SPI命令/数据选择信号
16 DSI_CLKN I MIPI DSI38047;
17 SDI I SPI数据信号
18 DSI_CLKP I/O MIPI DSI时钟+
19 SDO O SPI输出信号
20 GND Power 电源接地
21 VCI Power 驱动IC模拟电源
22 VDDIO Power 驱动IC数字I/O电源
23 VCI Power 驱动IC模拟电源
24 VDDIO Power 驱动IC数字I/O电源
