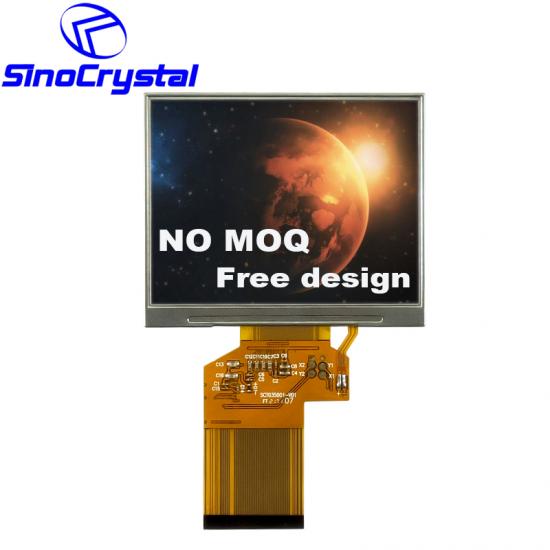

3.5英寸触摸屏显示器,带320RGB*240分辨率的24位RGB接口HX8238-D IC 54针

SCT035001-V05是一款分辨率为320RGB * 240的3.5英寸TFT液晶显示器,内置HX8238-D IC,支持24位RGB接口,54针,12点钟方向

  • 型号:

    SCT035001-V05
  • Size (inch)尺寸(英寸):

    3.5寸
  • 分辨率:

    320*240
  • 外形尺寸(mm):

    76.90*63.90*3.27
  • 可视尺寸(mm):

    -
  • 视域尺寸(mm):

    70.08*52.56
  • 视角:

    12
  • 接口:

    24bit RGB
  • IC型号:

    HX8238-D
  • 亮度(cd/m m2):

    300
  • 触摸:

    CTP
  • 温度 (℃):

    -20°C~70°C
  • 产品详细信息

Basic Information


Resolution:                    320RGB*240

Outline Dimension:       76.90*63.90*4.40

Active Area:                  70.08*52.56

View area:                    72.5*54.4

Interface:                      24bit RGB

Driver IC:                      HX8238-D

View Direction:             12 o'clock

PIN:                               54

Backlight:                      White LED

Touch Screen: Resistive Touch Screen

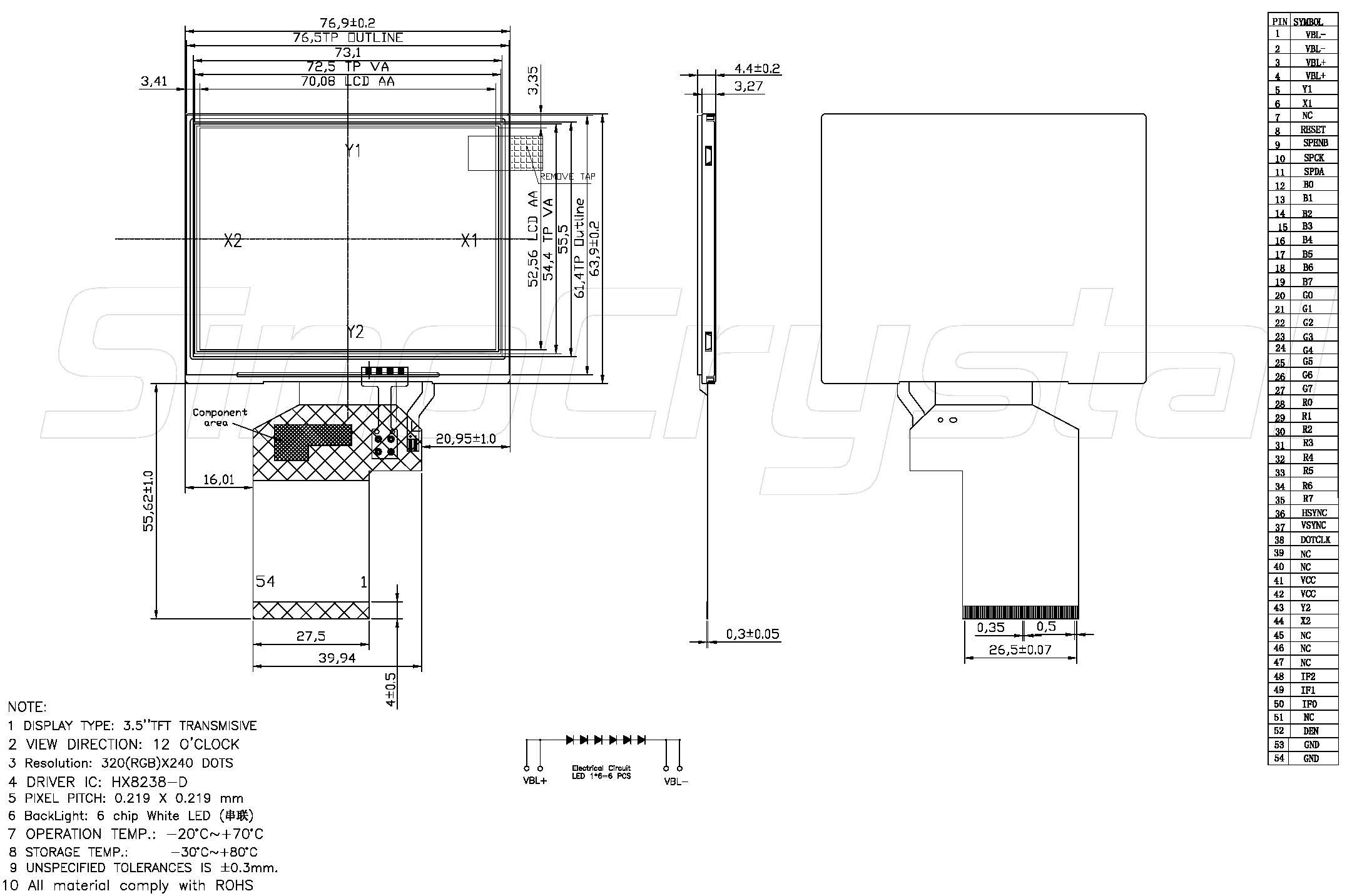

Drawing




General Specification


Item Nominal Dimension Unit
Dot Matrix 320 x RGB x 240 Dots
Module Size ( W×H×T ) 76.90*63.90*4.40 mm.
Active Area ( W×H ) 70.08*52.56 mm.
Color depth 262K(MAX) colors
Interface 24bit RGB with Serial Interface -
Driving IC HX8238-D
-
Operating temperature -20 ~70 ºC
Storage temperature -30~80 ºC
LCD Type Active maritx TFT, Transmissive type  -
LCD Mode TN / Normal White -
Backlight Type LED x 6 PCS


Interface Definition
