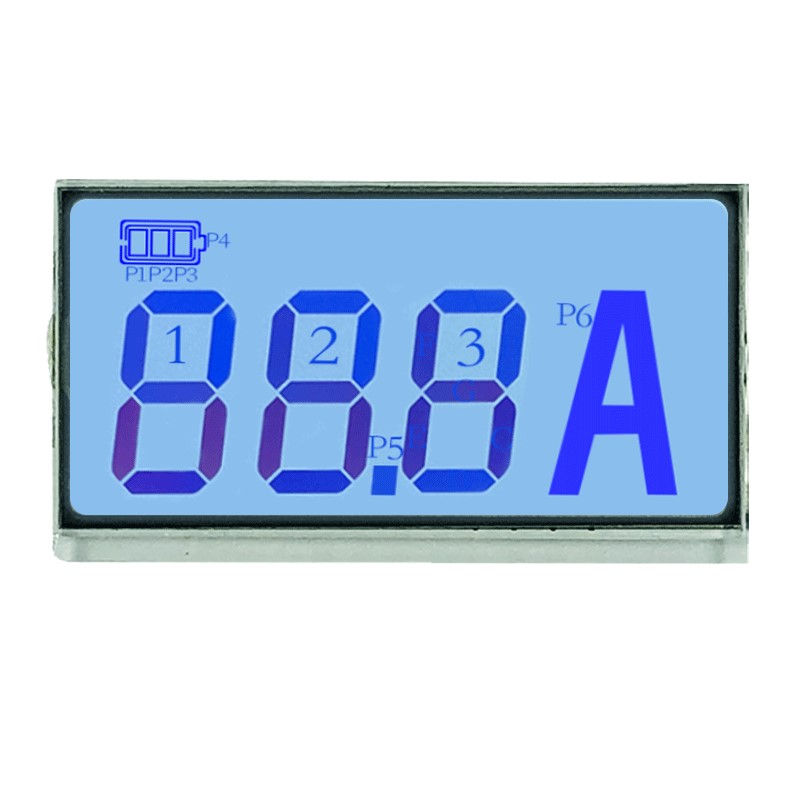

单声道定制段tn液晶显示器

SCC0049-V01是一个分段LCD显示器。









液晶显示器类型:TN正透射



图形编号:段



外形尺寸:36.0×20.0×2.85



视野范围:33.0×15.5



观看方向:6点钟



连接:斑马



背光:白色LED


  • 型号:

    SCC0049-V01
  • Display Type:

    TN
  • Outline Dimension (mm):

    36.0*20.0*2.85
  • View area:

    33.0*15.5
  • Driver IC:

    ?
  • Backlight:

    ?
  • View Direction:

    6
  • PIN:

    11
  • 产品详细信息


Drawing



General Specification


Pin No. Symbol Level Description
1 VDD - Supply voltage for logic
2 VLCD - Supply voltage for LCD
3 VSS - Ground
4 DATA H/L Serial data input/output
5 /WR H/L Write clock input
6 /RD H/L Read clock input
7 /CS H/L Chip selection input
8 LED+ -- Backlight anode
9 LED- -- Backlight cathode
