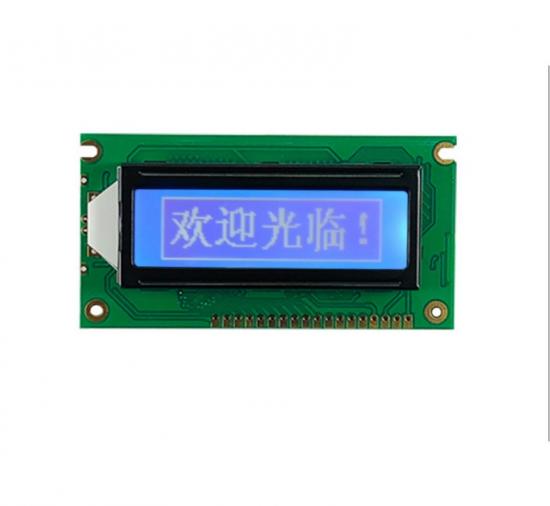

带122*32分辨率8bit总线微处理器接口的图形stn液晶显示器

液晶显示器类型:STN负蓝透
分辨率:122*32
外形尺寸:84*44*12.8
视野范围:60*18
接口:8bit总线MPU接口
驾驶员IC:SED1520或EQV
观看方向:6点钟
引脚:18
背光:白色LED


  • 型号:

    SC12232001-V01
  • Resolution:

    122*32
  • Outline Dimension (mm):

    84*44*12.8
  • Viewing Area (mm):

    60*18
  • Interface:

    8BIT bus MPU interface
  • Driver IC:

    SED1520 or eqv
  • Backlight:

    White LED
  • PIN:

    18
  • 产品详细信息

SC12232001-V01 is a Graphic LCD Display with 122*32 resolution, it built in with SED1520 or eqv IC, 18 PIN, 6 o'clock View direction.



General Specification


Item Standard Value Unit
 Display Type 122 x 32 DOTS Mm
 LCD Type STN(BLUE),NEGATIVE,TRANSMISSIVE Mm
 Driver Condition LCD Module : 1/32 Duty , 1/5 Bias Mm
 Viewing Direction 6 O'Clock Mm
 Backlight Type SIDE WHITE Mm
 Interface 8BIT bus MPU interface -
 Driver IC SED1520 or eqv -
 Outline Dimension 84(L) *44(W) * 12.8(T) mm
 Viewing Area 60(L) * 18( W) mm
 Dot Size (W*H) 0.36*0.42mm mm
 Dot Pitch (W*H) 0.40*0.46 mm mm



Interface Definition



Pin No. Symbol Function
1 VDD Power supply input for driver IC (+5V)
2 VSS Ground (0V)
3 VO LCD driver supply voltages,Contrast Adjust
4 RST Reset signal
5 E1 Enable signal IC1(U1)
6 E2 Enable signal IC2(U2)
7 RW Read write control 0:write 1:read
8 RS 0:DB0-DB7= Command 1: DB0-DB7= Data
9--16 DB0~DB7 data bus for 8 bit interface
17 LED+ BACKLIGHT+ (5V)
18 LED- BACKLIGHT- (0V)
