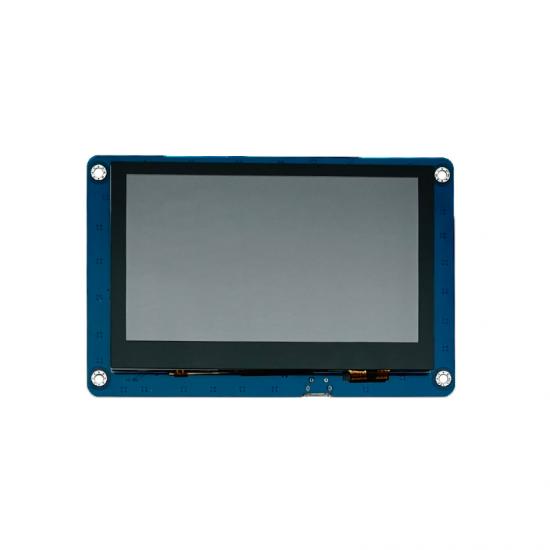

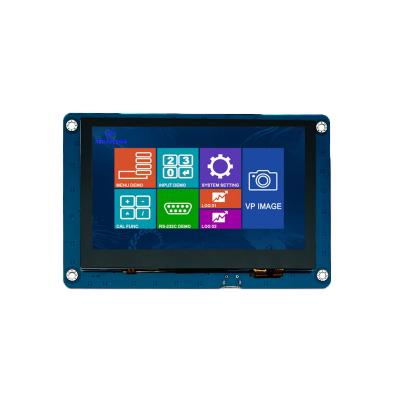

4.3英寸工业串口屏,单片机串口屏,480×272智能家居串口触摸屏

SCS043001-V01是一款4.3英寸UART tft lcd显示屏,UART接口8PIN-2.0间距带扣(HY2.0-8P),智能串口tft LCD显示屏,480*272分辨率,250cd/m2
  • 型号:

    SCS043001-V01
  • Size (inch)尺寸(英寸):

    4.3
  • Type:

    Uart
  • Mode:

    Uart
  • Resolution:

    480×272
  • Outline Dimension (W)x(H)x(T):

    105.50*67.20*7.72
  • Active Area:

    95.04*53.86
  • Interface:

    Uart
  • IC:

    /
  • Brightness:

    250
  • Touch Screen:

    CTP
  • View Directio:

    12
  • Pin No.:

    8
  • Shape:

    Rectangle
  • 产品详细信息


General Specification



项目 Item 说明 Description
显示类型


Display Type

TN, TFT LCD
显示尺寸


Display Size

4.3 英寸


4.3 Inch

分辨


Resolution

480 × 272 (支持 90°/180°/270 °旋转)


480 × 272 (Support 90°/180°/270° rotation)

色彩深度


Color Depth

262K 色 18 位 R6G6B6


262K Color 18-bit R6G6B6

显示尺寸


Active Area

95.04mm × 53.86 mm
亮度


Luminance

250 尼特


250nits

背光寿命


Backlight Service Life

>30000 小时 (以最高亮度连续工作,亮度减半时间)


>30000 hours (Time of the brightness decaying to 50% on the

condition of continuous working with the maximum brightness)

背光调节


Brightness Control

100 级亮度调节


0~100 grade









Interface Definition





序号


PIN No.

符号


Symbol

类型


Type

描述


Description

1 GND P 电源地


Power Ground

2 GND P 电源地


Power Ground

3 RXD I 串口接收端口


UART Serial Port Receiving Port

4 RXD I 串口接收端口


UART Serial Port Receiving Port

5 TXD O 串口发送端口


UART Serial Port Sending Port

6 BUSY O 忙信号输出


Busy Flag Output

7 VIN P 电源输入正极


Power input anode

8 VIN P 电源输入正极


Power input anode




Technical support
