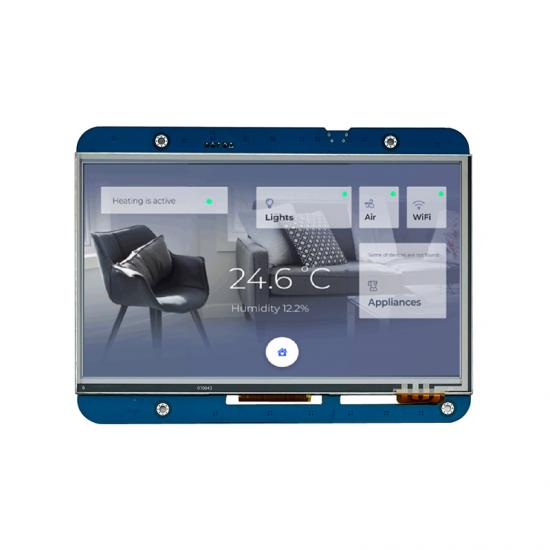

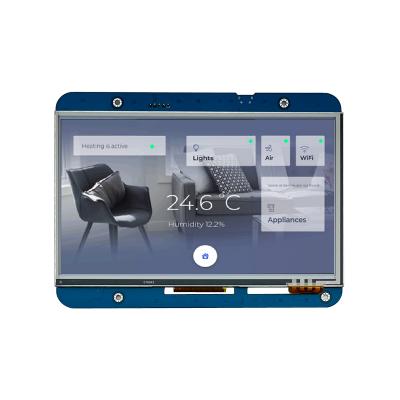

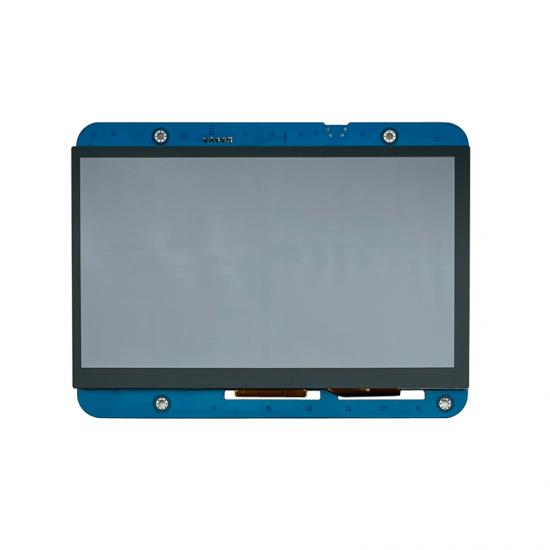

7.0英寸UART智能液晶显示器,800×480带RTP触摸屏,UART工业串口屏

SCS070002-V01是一款7寸UART RTP tft lcd显示屏,UART接口5PIN-2.0间距带扣(HY2.0-5P),智能tft LCD显示屏,800*480分辨率,300cd/m2。

  • 型号:

    SCS070002-V01
  • Size (inch)尺寸(英寸):

    7
  • Type:

    Uart
  • Mode:

    Uart
  • Resolution:

    800×480
  • Outline Dimension (W)x(H)x(T):

    165.30*101.00*9.07
  • Active Area:

    154.08*
  • Interface:

    Uart
  • IC:

    /
  • Brightness:

    300
  • Touch Screen:

    RTP
  • View Directio:

    12
  • Pin No.:

    5
  • Shape:

    Rectangle
  • 产品详细信息

General Specification




项目 Item 说明 Description
显示类型


Display Type

TN, TFT LCD
显示尺寸


Display Size

7.0 英寸


7.0 Inch

分辨


Resolution

800 × 480 (支持 90°/180°/270 °旋转)


800 × 480 (Support 90°/180°/270° rotation)

色彩深度


Color Depth

262K 色 18 位 R6G6B6


262K Color 18-bit R6G6B6

显示尺寸


Active Area

154.08mm × 85.92 mm
亮度


Luminance

300 尼特


300nits

背光寿命


Backlight Service Life

>30000 小时 (以最高亮度连续工作,亮度减半时间)


>30000 hours (Time of the brightness decaying to 50% on the

condition of continuous working with the maximum brightness)

背光调节


Brightness Control

100 级亮度调节


0~100 grade








Interface Definition







序号


PIN No.

符号


Symbol

类型


Type

描述


Description

1 RXD I 串口接收端口


UART Serial Port Receiving Port

2 TXD O 串口发送端口


UART Serial Port Sending Port

3 RST I 复位信号,低电平有效


Reset signal, Active Low.

4 GND P 电源地


Power Ground

5 VIN P 电源输入正极


Power input anode
