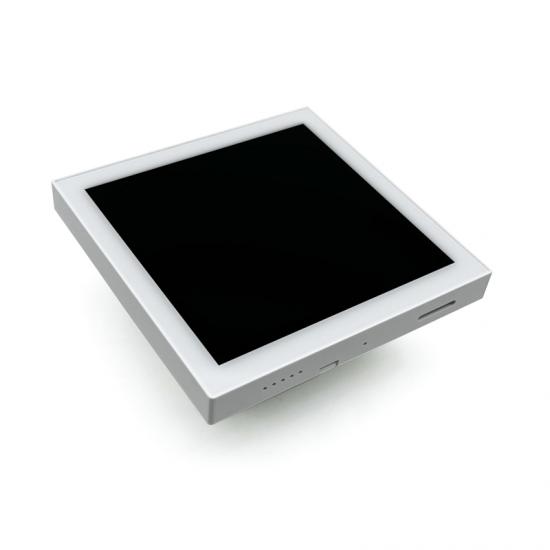

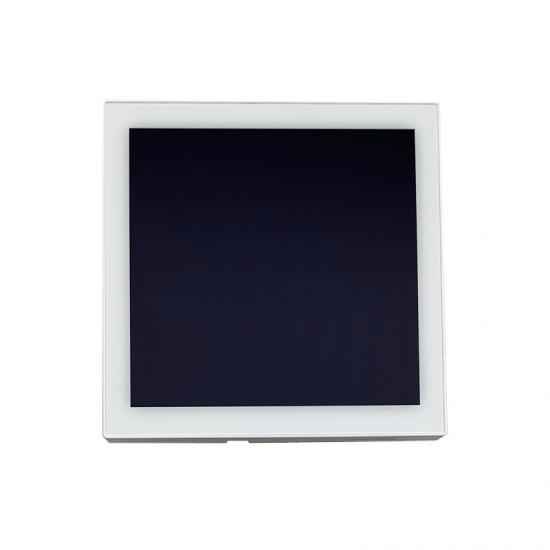

86盒智能串口屏,4英寸UART液晶显示器,分辨率为480×480,智能家居串口屏

SCS040001-V01是一款4.0英寸UART CTP tft lcd显示屏,分辨率为480*480,250nits
  • 型号:

    SCS040001-V01
  • Size (inch)尺寸(英寸):

    4.0
  • Type:

    Uart
  • Mode:

    Uart
  • Resolution:

    480×480
  • Outline Dimension (W)x(H)x(T):

    86.31*86.31*37
  • Active Area:

    71.86*70.18
  • Interface:

    Uart
  • IC:

    /
  • Brightness:

    250
  • Touch Screen:

    CTP
  • View Directio:

    IPS
  • Pin No.:

    4+2
  • Shape:

    Rectangle
  • 产品详细信息

General Specification




1.1.      显示参数 Display Parameters



项目 Item

说明 Description

显示类型

Display Type

IPS, TFT LCD

显示尺寸

Display Size

4.0 英寸

4.0 Inch

分辨

Resolution

480 × 480

色彩深度

Color Depth

262K 色   18 位 R6G6B6

262K   Color 18-bit R6G6B6

显示尺寸

Active Area

71.86mm × 70.18 mm

亮度

Luminance

250 尼特

250nits

背光寿命

Backlight Service Life

>20000 小时   (以最高亮度连续工作,亮度减半时间)

>20000   hours (Time of the brightness decaying to 50% on the

condition   of continuous working with the maximum brightness)

背光调节

Brightness Control

100 级亮度调节

0~100 grade







1.2.      硬件特性 Hardware Characteristics



项目 Item

说明 Description

存储器

Flash Memory

16M 字节   FLASH

16M Bytes NOR Flash

触摸屏

Touch Panel

CTP 电容触摸屏

时钟

RTC

精度 /24 小时,25℃条件下,电池可用 年以上时间。Accuracy   1 second/24 hours. The battery can be used for more than 3 years at 25 .

蜂鸣器

Buzzer

支持

Support

无线   Zigbee 模块

Zigbee Module

*选配(默认不含)

*Optional (Not included by default)

Micro-SD   卡接口

Micro-SD   Card Interface

用于更新程序和工程文件到内部存储器

Used   to update program and project files to internal memory

复位

Reset

支持系统故障时外部强制复位

Support   external forced reset in case of system failure

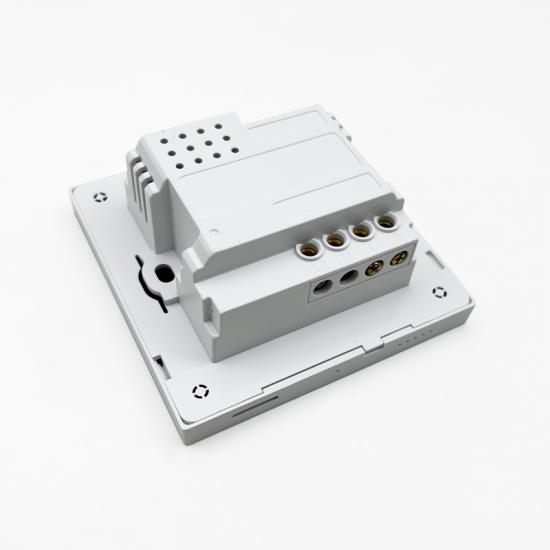

强电接口

Strong Current Interface

4PIN 接线柱,最大支持 平方毫米线芯接入

4PIN   terminal, which supports up to 4 mm2 core access

负载负荷

Load

2KW/,共两路

2KW/circuit, two circuits in total

过零检测

Zero Crossing Detection

支持

Support

RS485 接口

RS485 Interface

4PIN-3.81 针座

4PIN-3.81 Needle holder

安装方式

Installation Method

螺丝底壳固定+前壳扣位

Fixation of screw bottom shell and fastening of   front shell

配件

Parts

安装螺丝   M4*20*2 +4PIN-3.81 绿色插头

Mounting   screw M4 * 20 * 2, 4PIN-3.81 green plug




1.3.      软件特性 Software Characteristics



软件平台

Flash Memory

自主研发串口屏上位机软件

Self-developed   serial screen host software









软件特性

Software Features

支持多种控件操作

通信协议:自主标准协议

界面模拟器和串口模拟器,PC 端完成所有开发工作

字库生成器,支持   1/2/4/8 位点阵数据,可实现矢量字体效果

Support   for multiple control operations

Communication Protocols: Autonomous standard   protocols Interface simulator and serial port simulator, all development work   done on the PC

Font generator supporting 1/2/4/8-bit dot   matrix data for vector font effects





1.4. 串口参数 Serial interface parameters


串口模式

Mode

RS485

串口电平

Voltage Level

RS485 standard

串口波特率

Baud Rate

1200~115200bps,    115200bps 1200~115200bps,   typical value 115200bps

数据格式

Data Format

N81





PIN Definition


4PIN-7.5 间距接线铜柱 4PIN-7.5 spacing copper terminal:

序号

PIN No.

符号

Symbol

类型

Type

描述

Description

1

N

P

零线输入

Naught Wire Input

2

L

P

火线输入

Live Wire Input

3

L1

O

继电器   输出(常开)

RELAY1 output (normally open)

4

L2

O

继电器   输出(常开)

RELAY2 output (normally open)




2PIN-3.81 绿色针座 2PIN-3.81 green needle holder:

序号

PIN No.

符号

Symbol

类型

Type

描述

Description

1

A

I/O

RS485+

2

B

I/O

RS485-
